土佐和船キット

いよいよ発売となりました♪

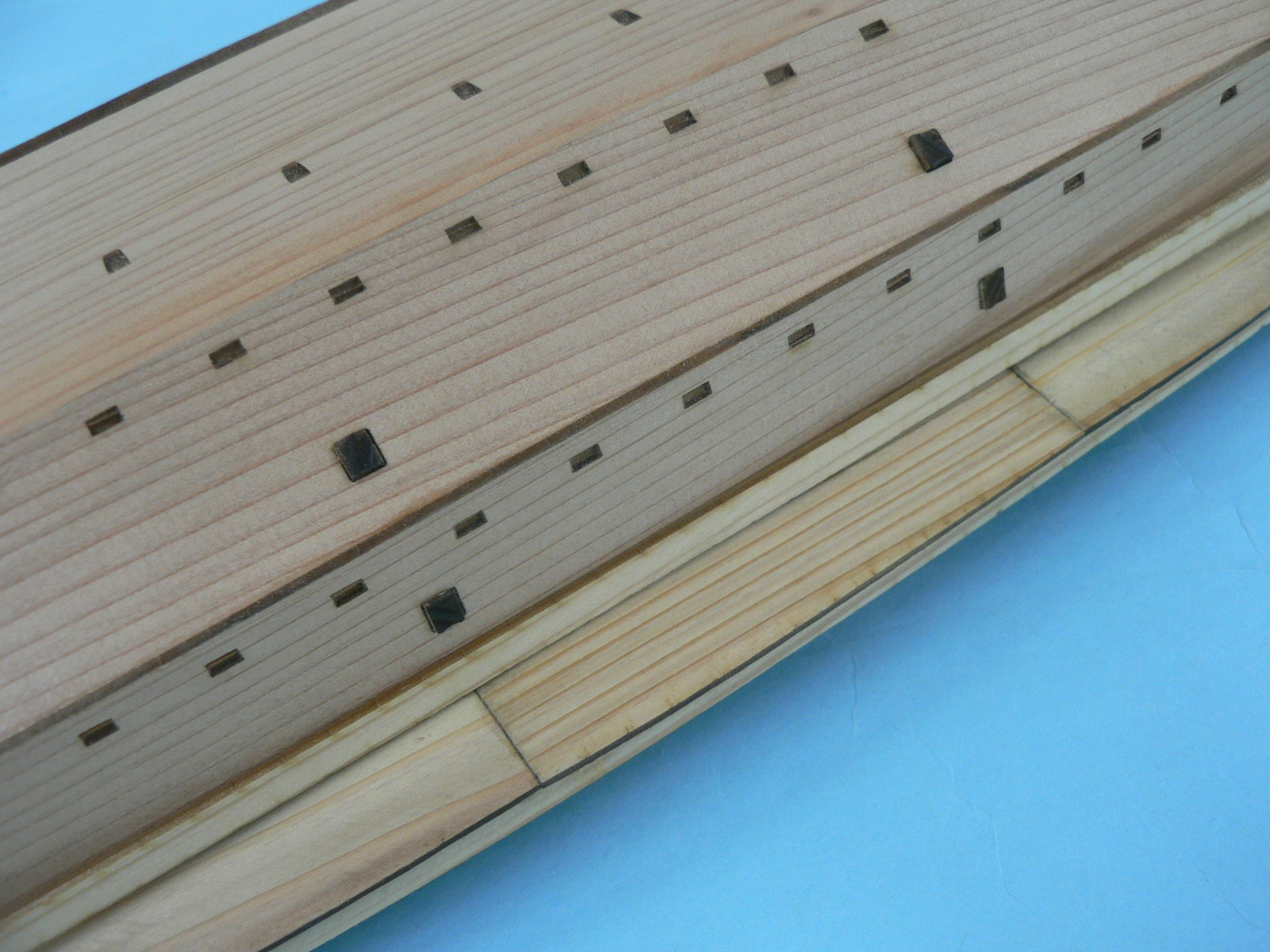

この外板に有る舟釘のほぞ穴がリアルなのです。


詳しい内容はこちらでご覧になれます。http://thermal2.exblog.jp/i65/
by rikubakuginga | 2011-12-24 21:46 | 和船を作ろう

土佐和船キットの組立8

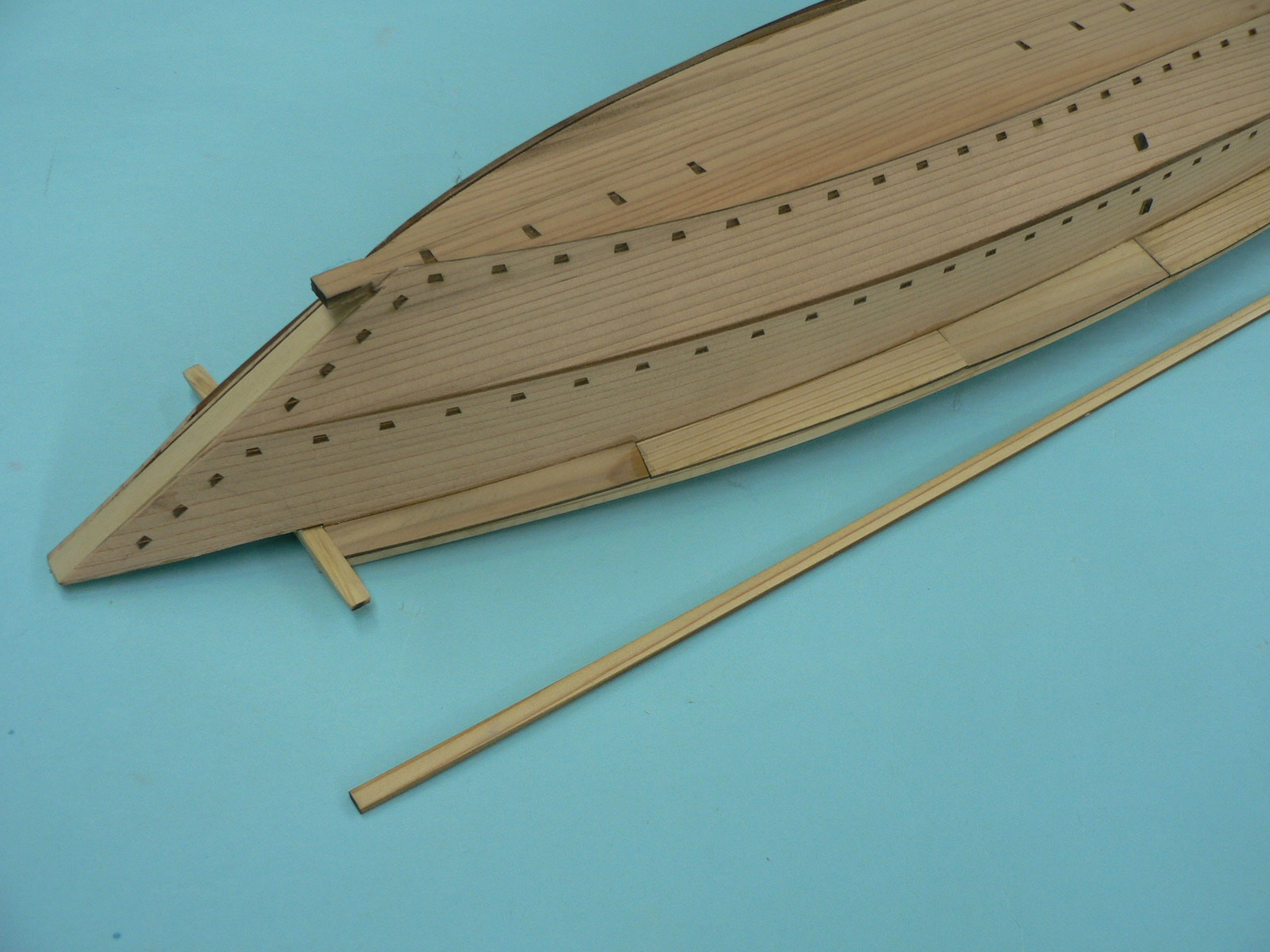

コベリの取り付け

セキダイ下側にはコベリと言う補強材が有ります。

模型では2×4杉材をセキダイ下弦に接着しますが、斜めに接しますのであらかじめよく擦り合わせてから



接着します。

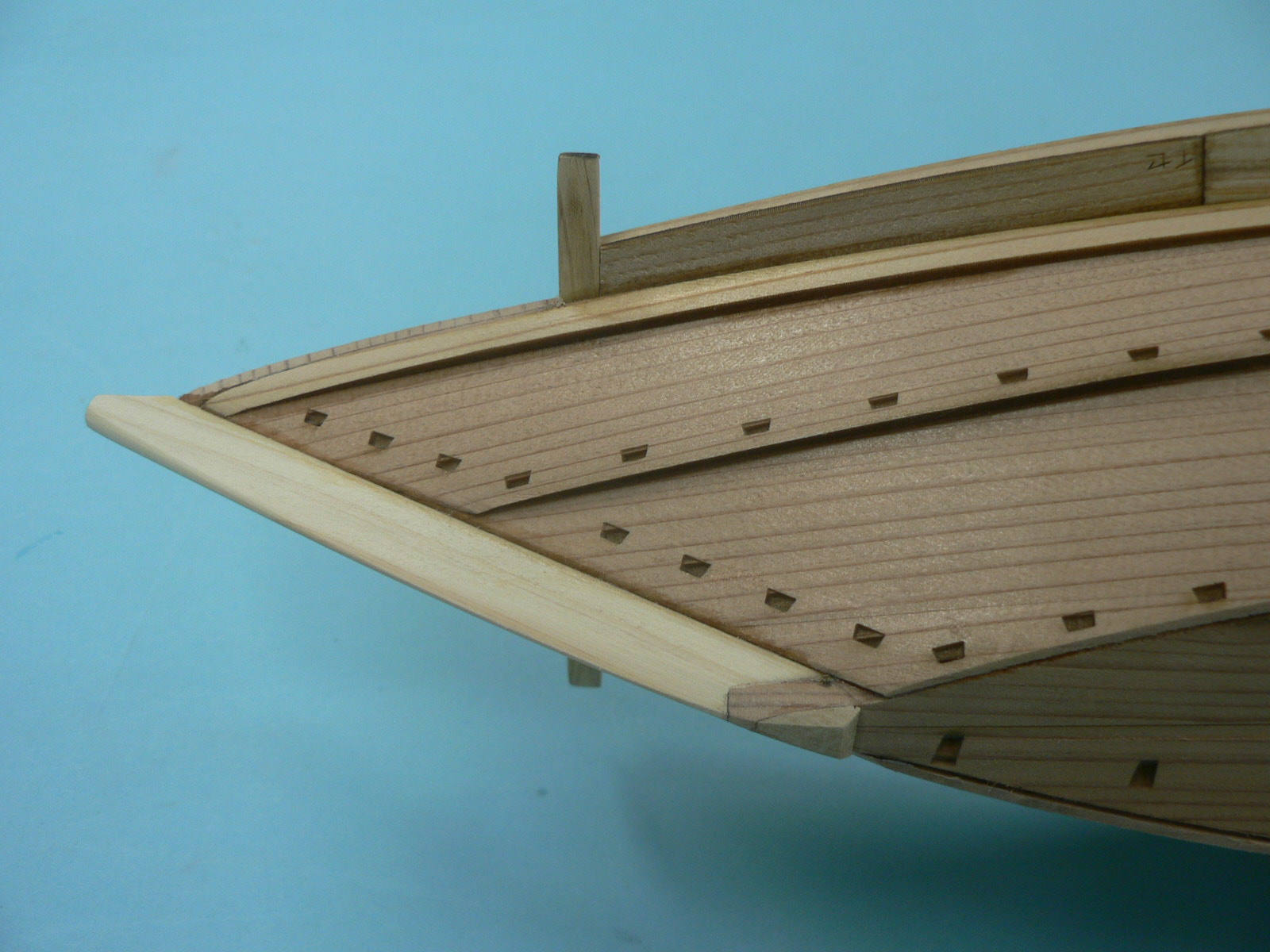

そして船首は

先に行くほど薄く尖らせ

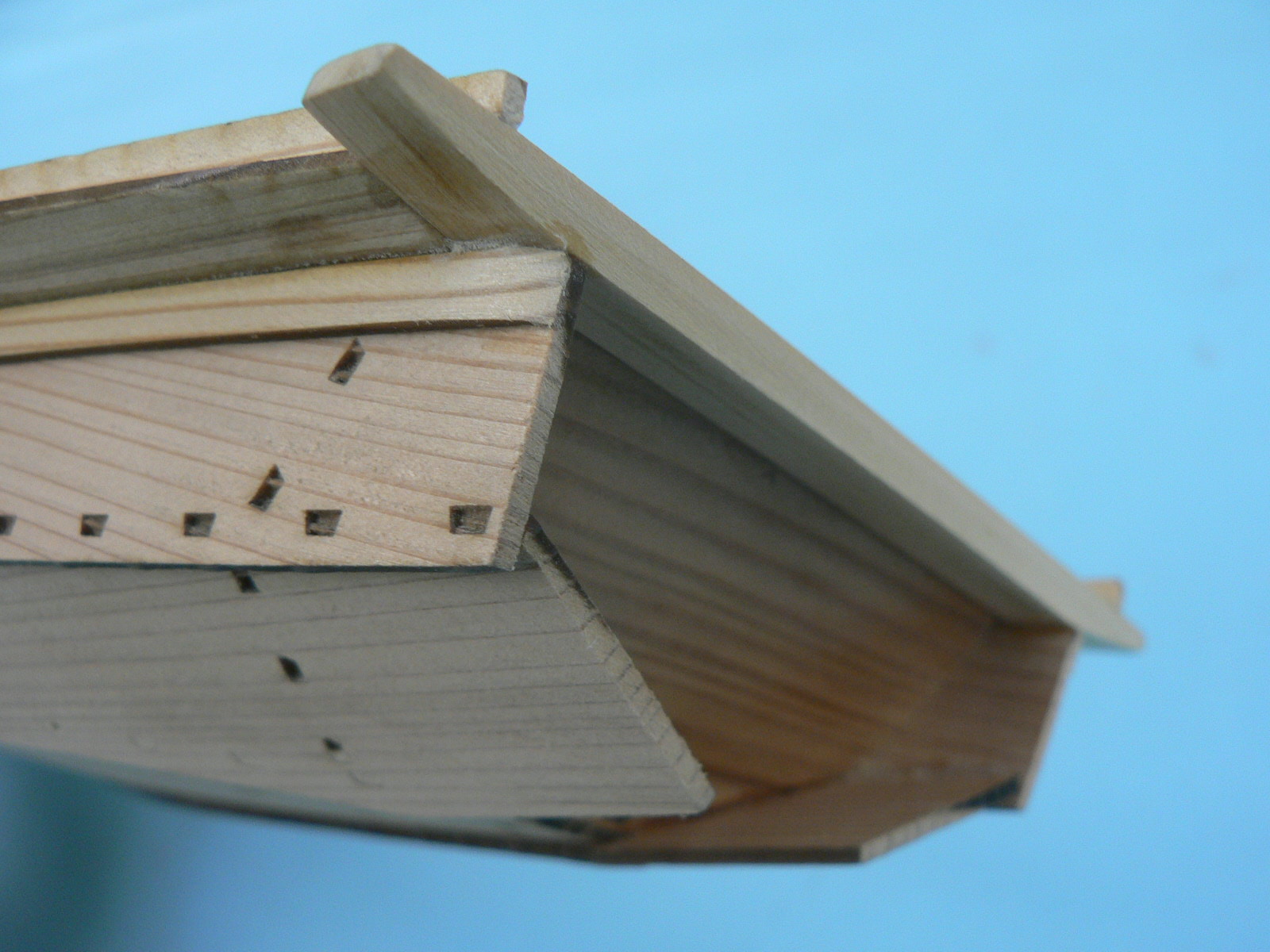

船尾も

角を丸めます。

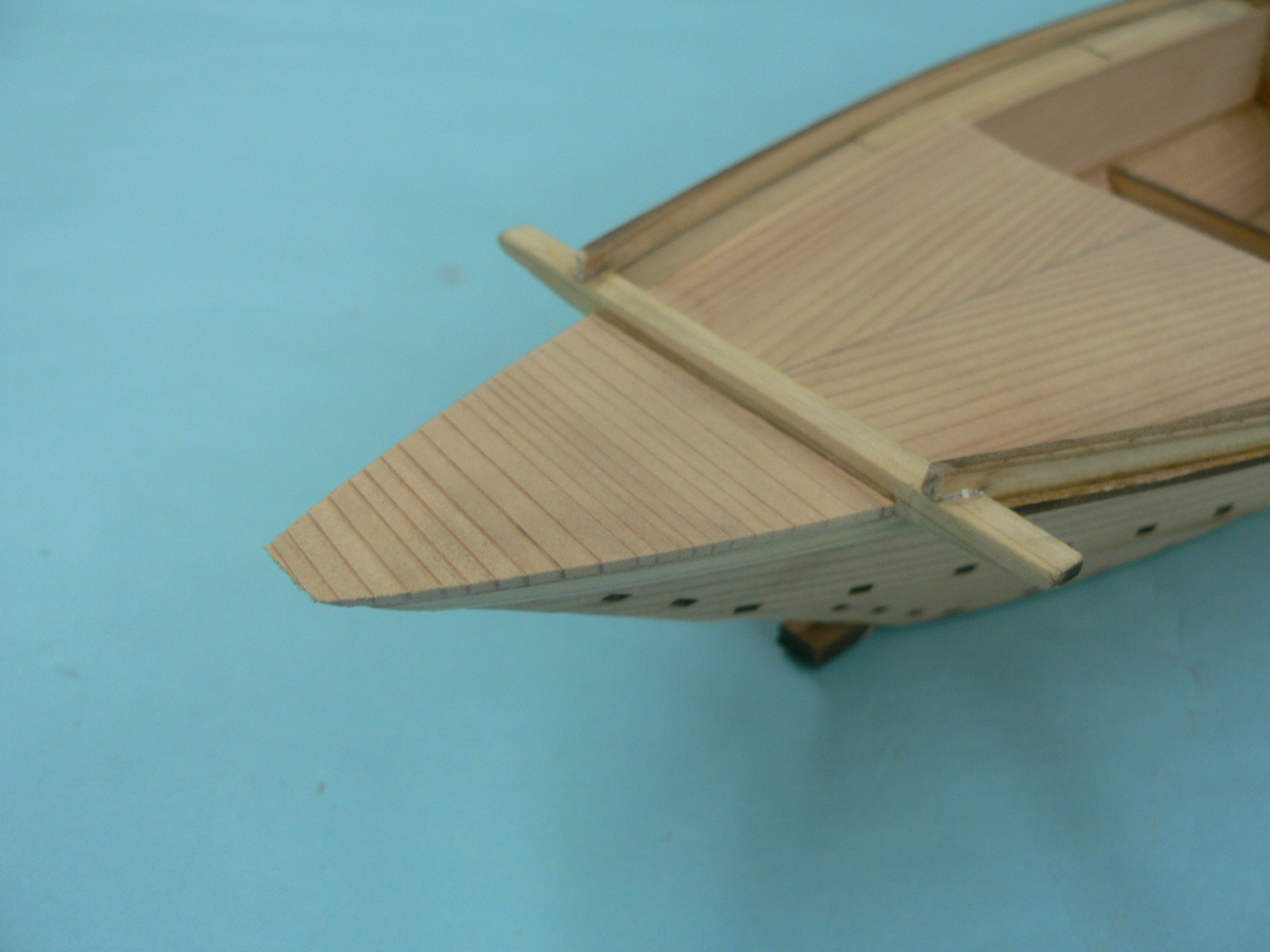

次に船首上面をペーパーで平にペーパー掛けし

甲板材(マカイ)を接着、両サイドをコベリに合わせペーパーで整えます。



ミオシ回りの仕上げ

船首にはヒノキ材のミオシパーツが付きますので

船体側の合わせ面を平に仕上げ、接着します。

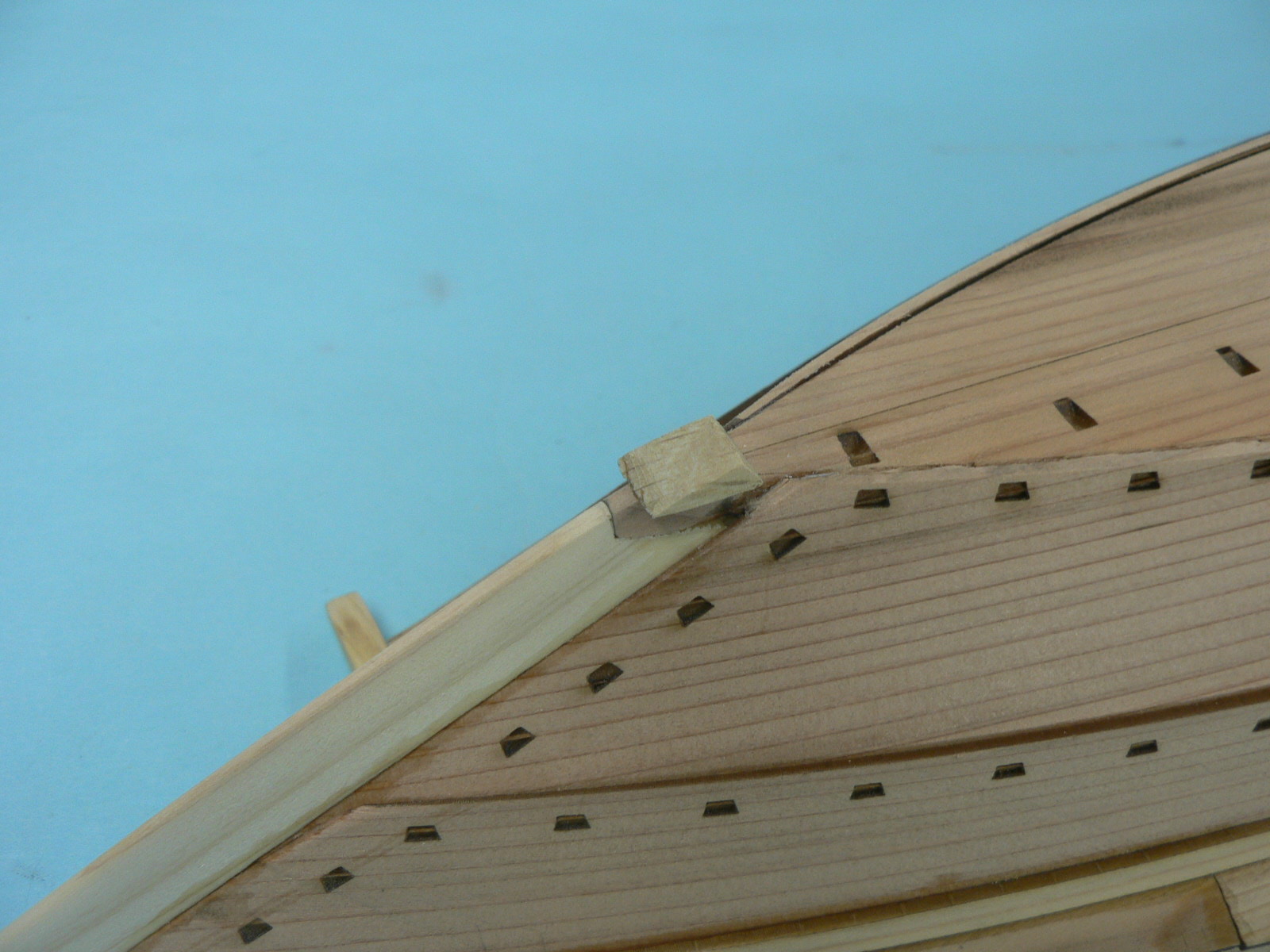

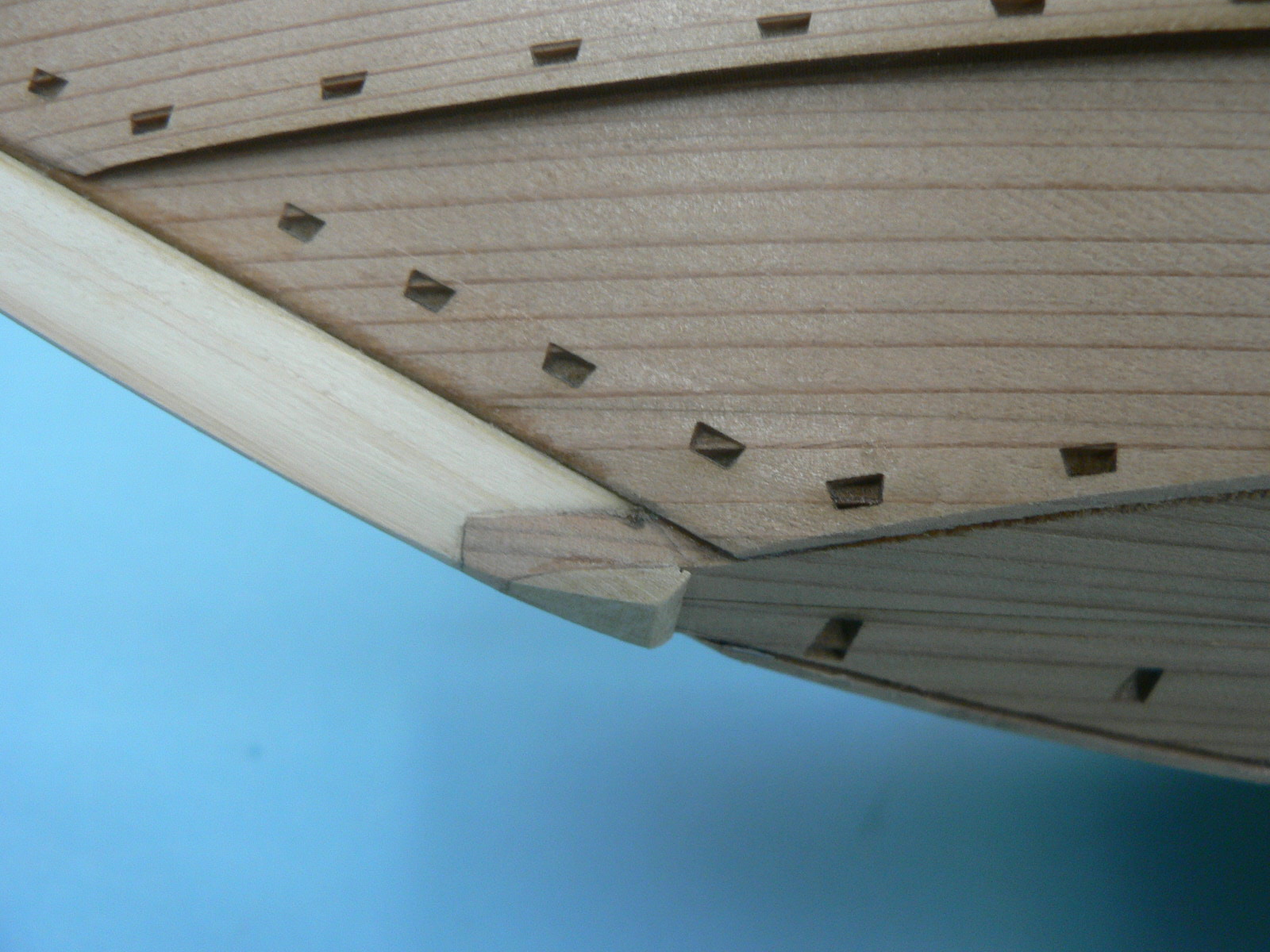

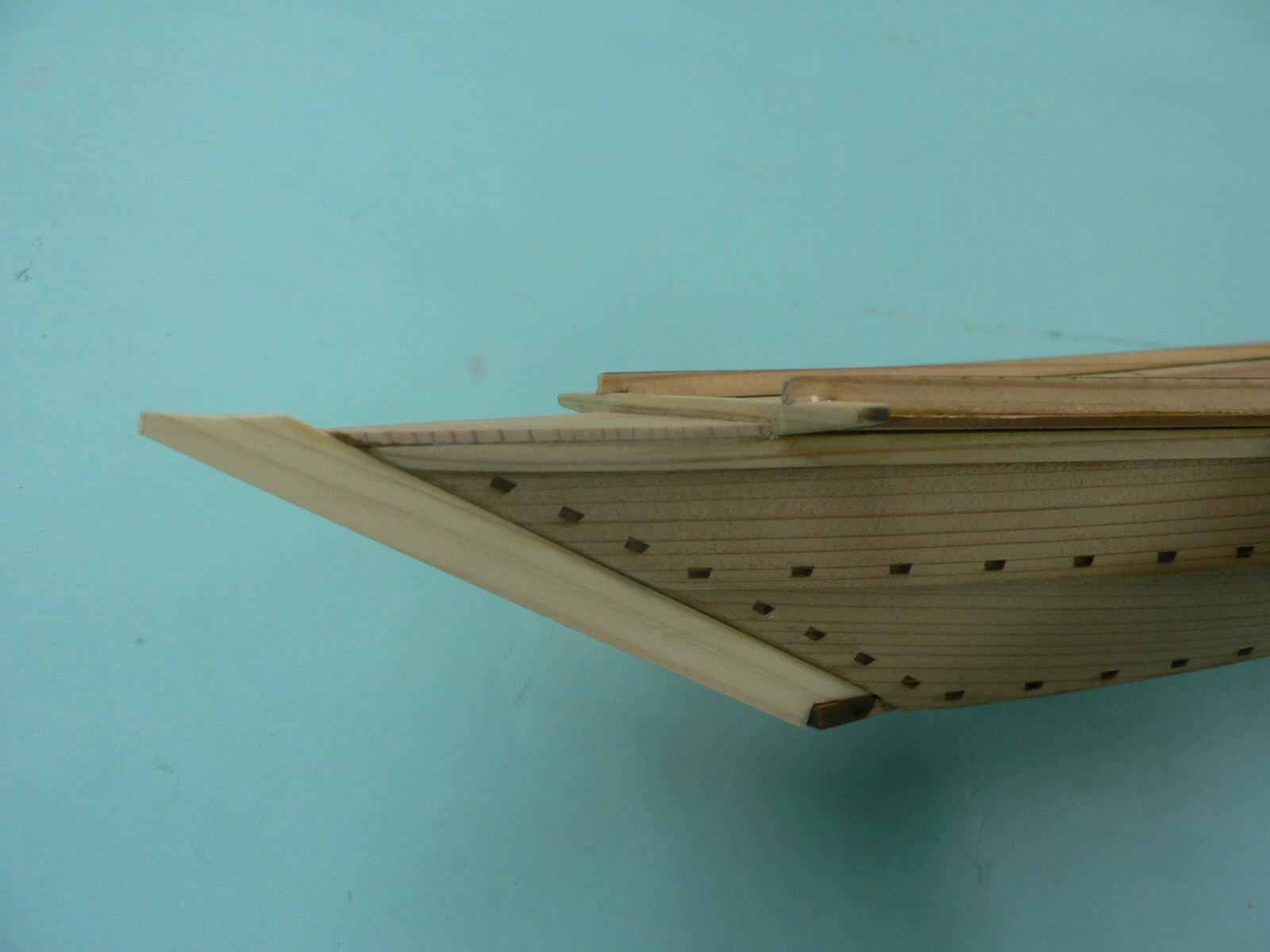

そして船首下面に舟が岸に乗り上げる時の補強が有りますので

キット付属の堅木を接着し

ミオシに揃えます。


最後にミオシ前側を横から見て

弧を描くように整形すると格好良くなります。
by rikubakuginga | 2011-12-23 19:08 | 和船を作ろう

土佐和船キットの組立7

セキダイの取り付け3

底板を準備します。

前からセイ、ロ、ハ、ニ、ホ、ヘとなります。


最初は中央の

セニから始めましょう。


ポイントは

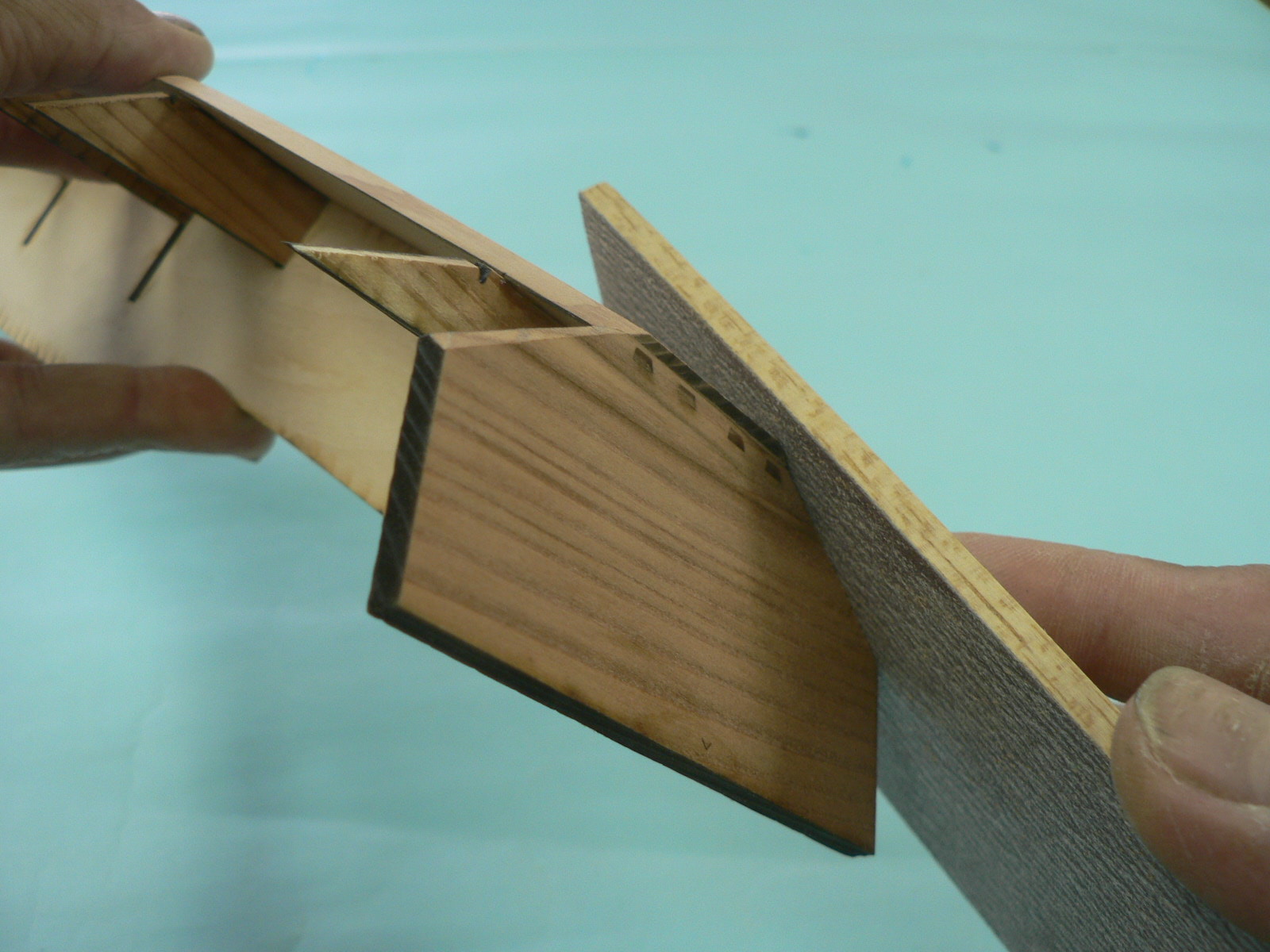

セキダイ側板底面に接する部分を斜めにペーパー掛けして十分摺り合わせ

接着する事です。


そして全ての底板を突き合わせ、接着して行きますが

セキダイ底板下側をタナ側面の毛書き線に合わせます。


船首と船尾は


このようになります。




左右が完成したら


セキダイ側板の前後余分をカットし、角を少し丸めます。



※底板部材は少し広めに加工して有りますので最後に側板に合わせペーパー掛けいたします。
by rikubakuginga | 2011-12-22 23:09 | 和船を作ろう

土佐和船キットの組立6

セキダイの取り付け2

船首倉庫床板(マソイ、マソロ)と前甲板材(カロ)を貼り合わせます。


次に

倉庫床板を船首に接着。

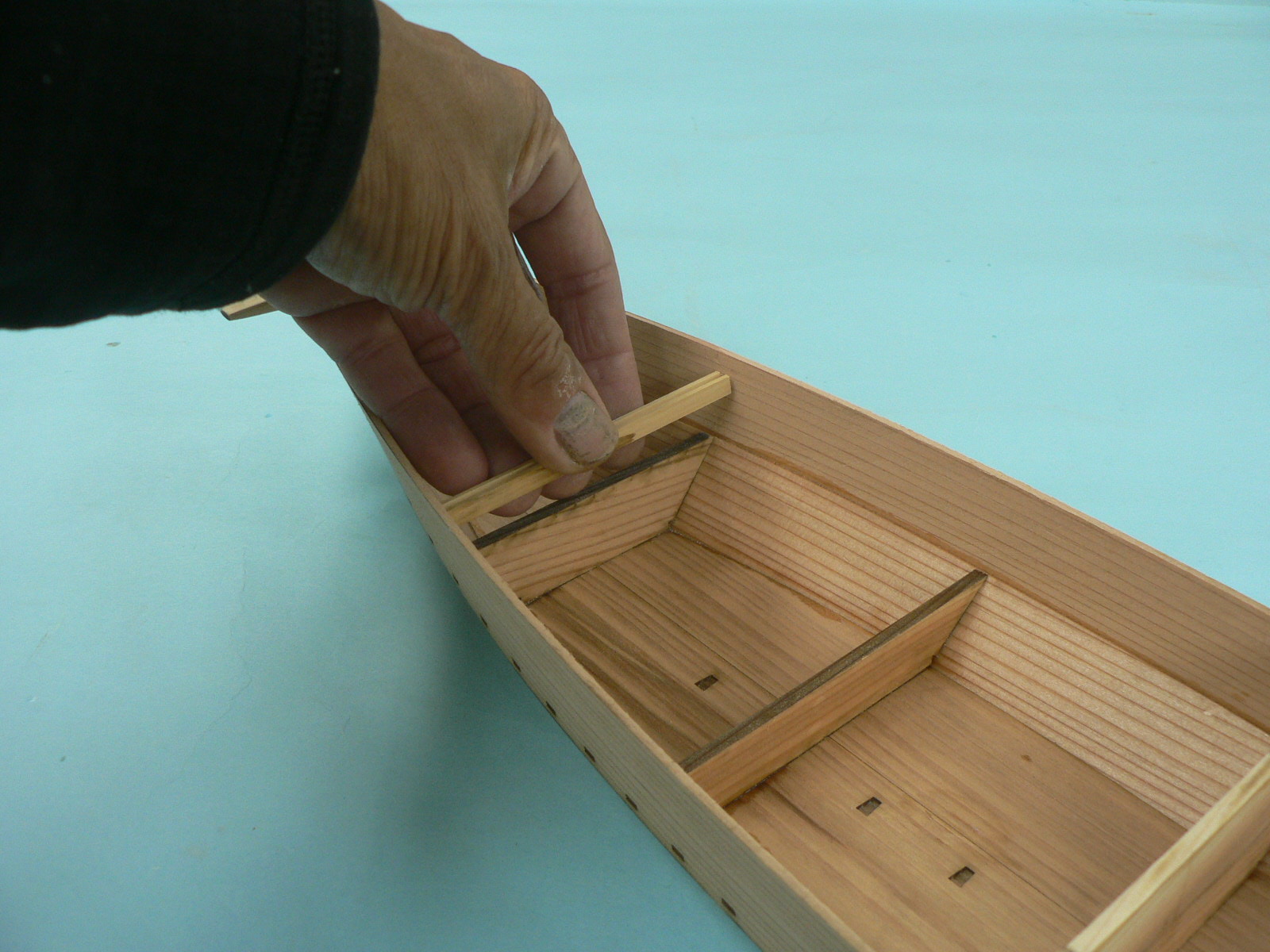

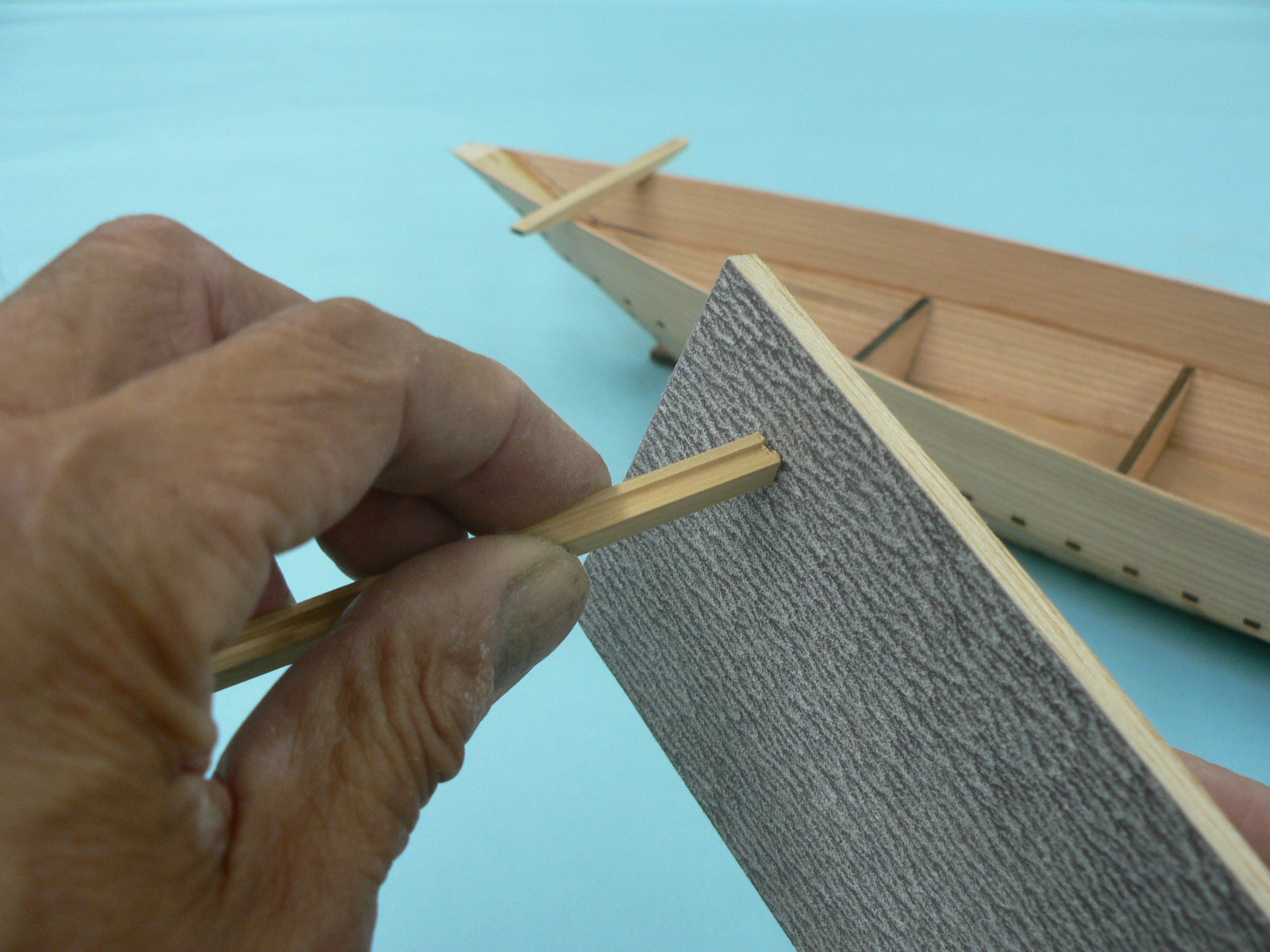

そして3×3×61と76の角材を

このように内面に擦り合わせて接着し

前甲板材を接着後

舷側(両サイド)に揃えてペーパー掛けします。


船尾甲板も

部材(ウカイ、ロ、ハ、ニ、ホ)を接着して側面を揃えます。


いよいよセキダイの構築ですが

両端に切り欠きが入った杉の棒材をセキダイ支えに接着するのですが、ツノとオオトコ部の接着位置は原寸図から寸法を取って下さい。
by rikubakuginga | 2011-12-21 21:33 | 和船を作ろう

土佐和船キットの組立5

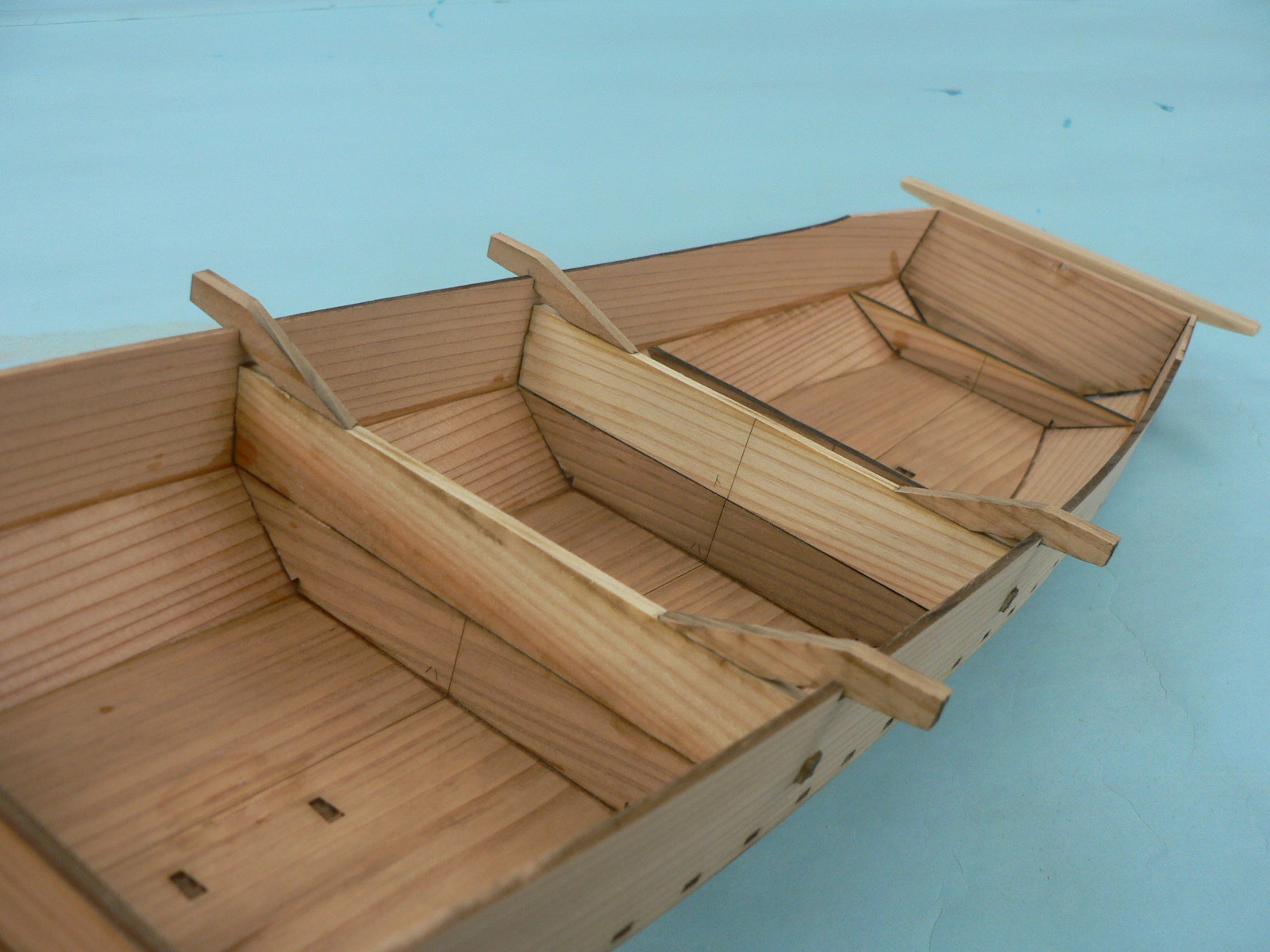

5、セキダイの取り付け1

土佐和船チヌ釣り舟には波浪から浸水を守る為、両舷に大きく迫出したヘリが有り、セキダイと称しています。

このような大きなうねりや機帆船の引き並みにも安心して対処する事が来ます。

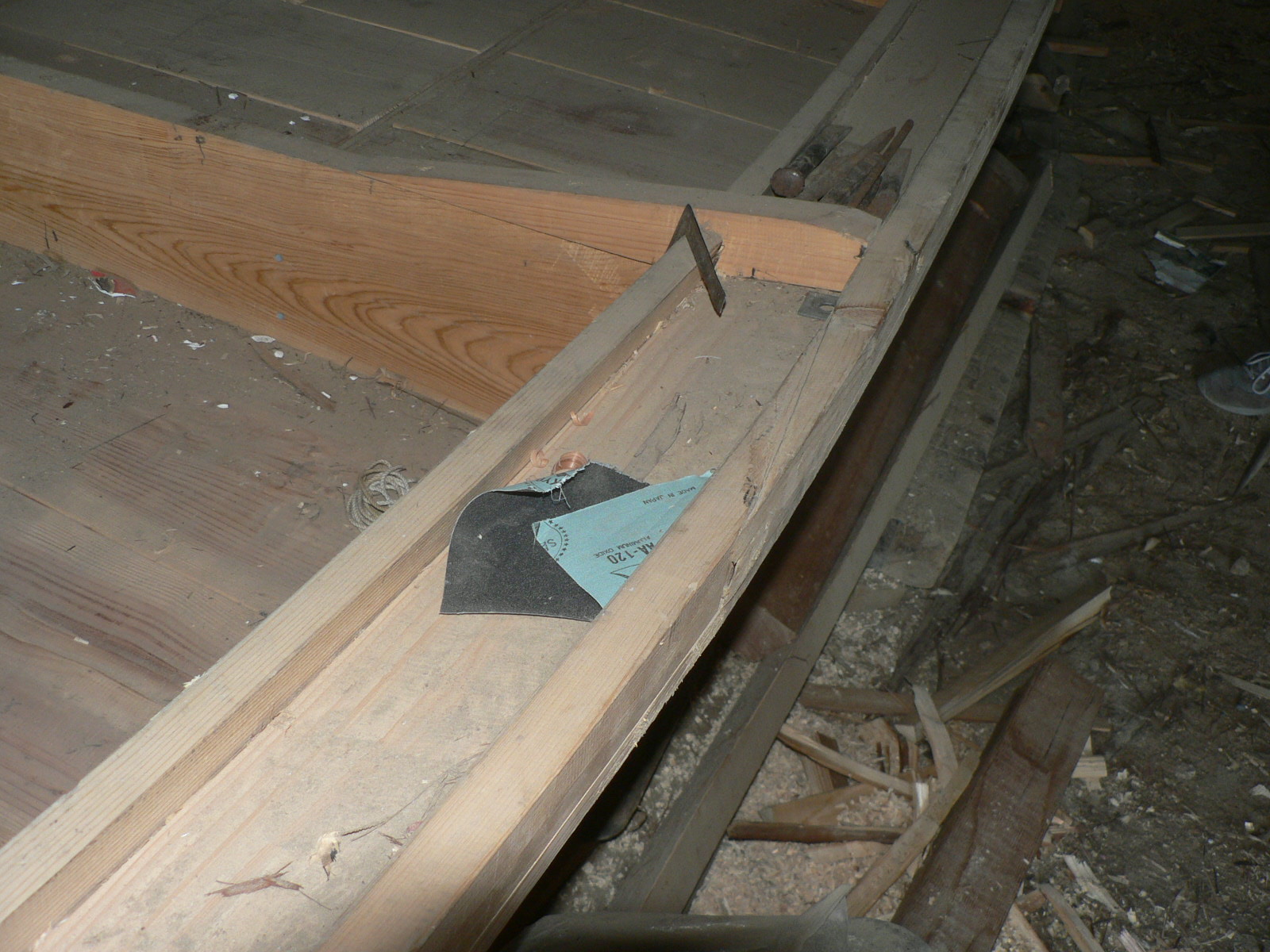

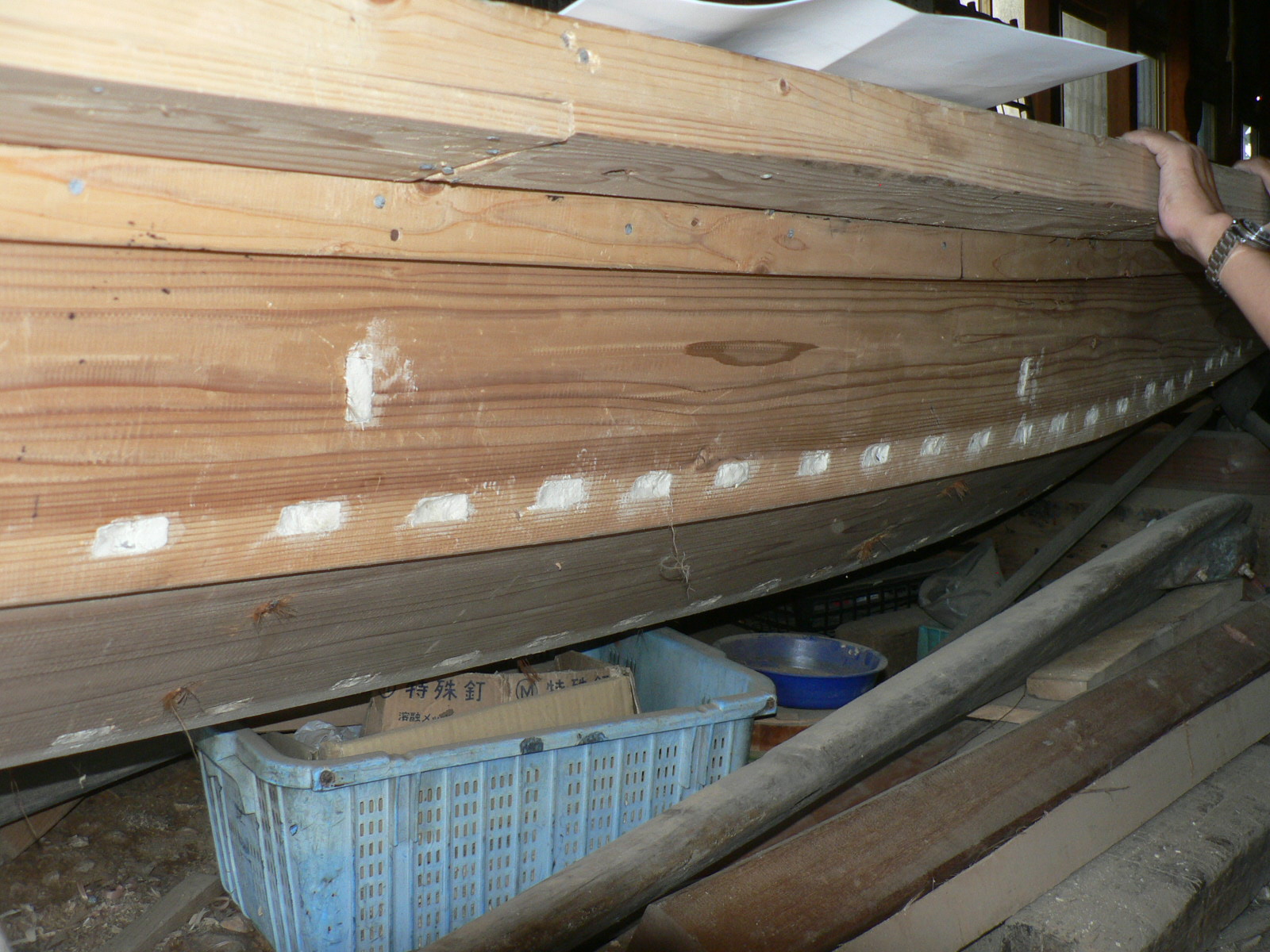

そして実舟のセキダイ。



タナ板側面にはコベリと言う補強材が添えられていますが、セキダイが構成される事により強度が大幅に上がっていると思われます。


これを支える部材(サ)を

(ハ)の上面に接着します。

※部材には舷外側に位置を合わす刻みが入っています。


次に船首甲板下の船倉敷居を

内寸に合わせ

ペーパー掛けし部材(イ)の後面に揃えて接着。


上側にも鴨居を

同様に擦り合わせますが

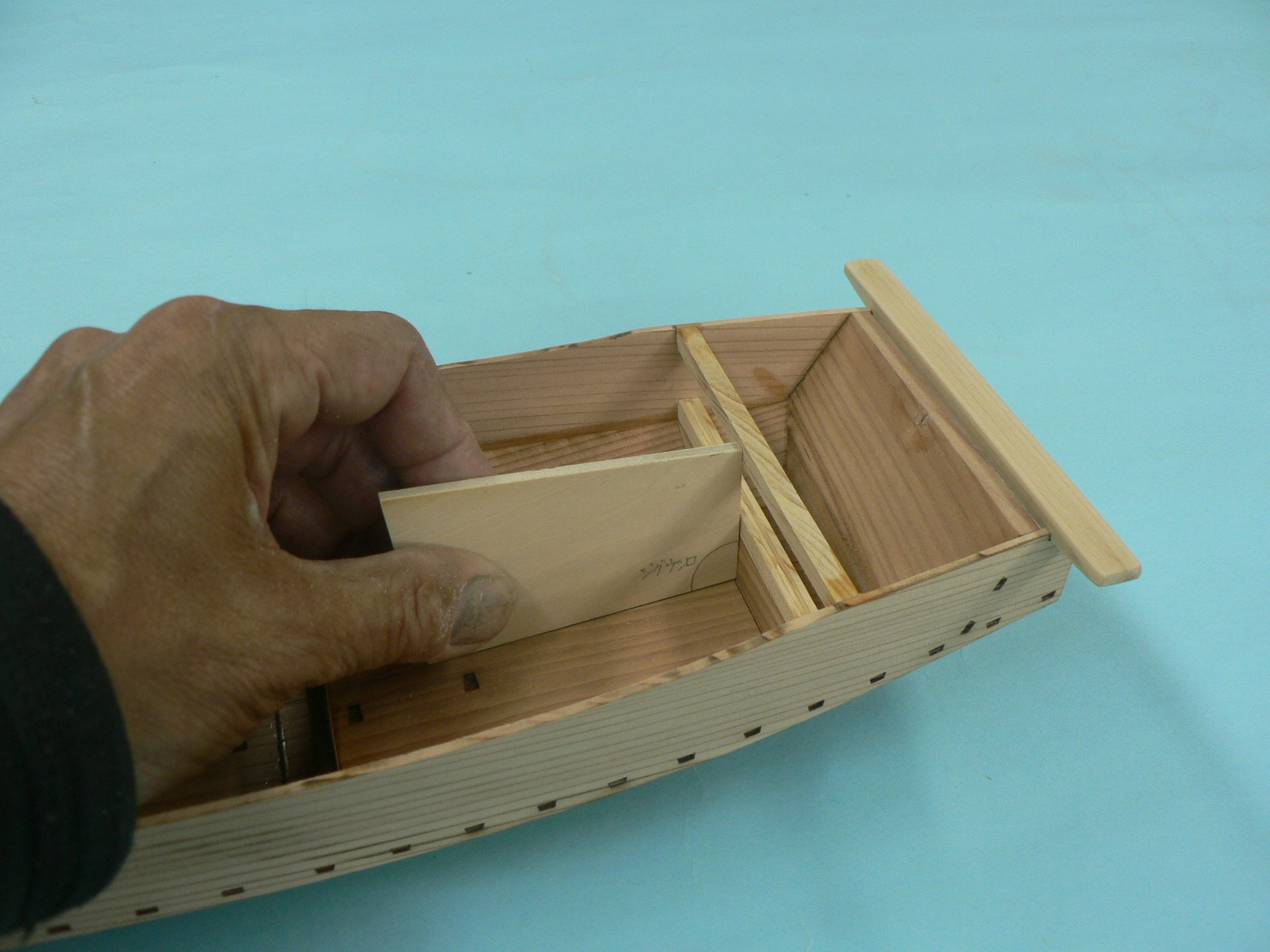

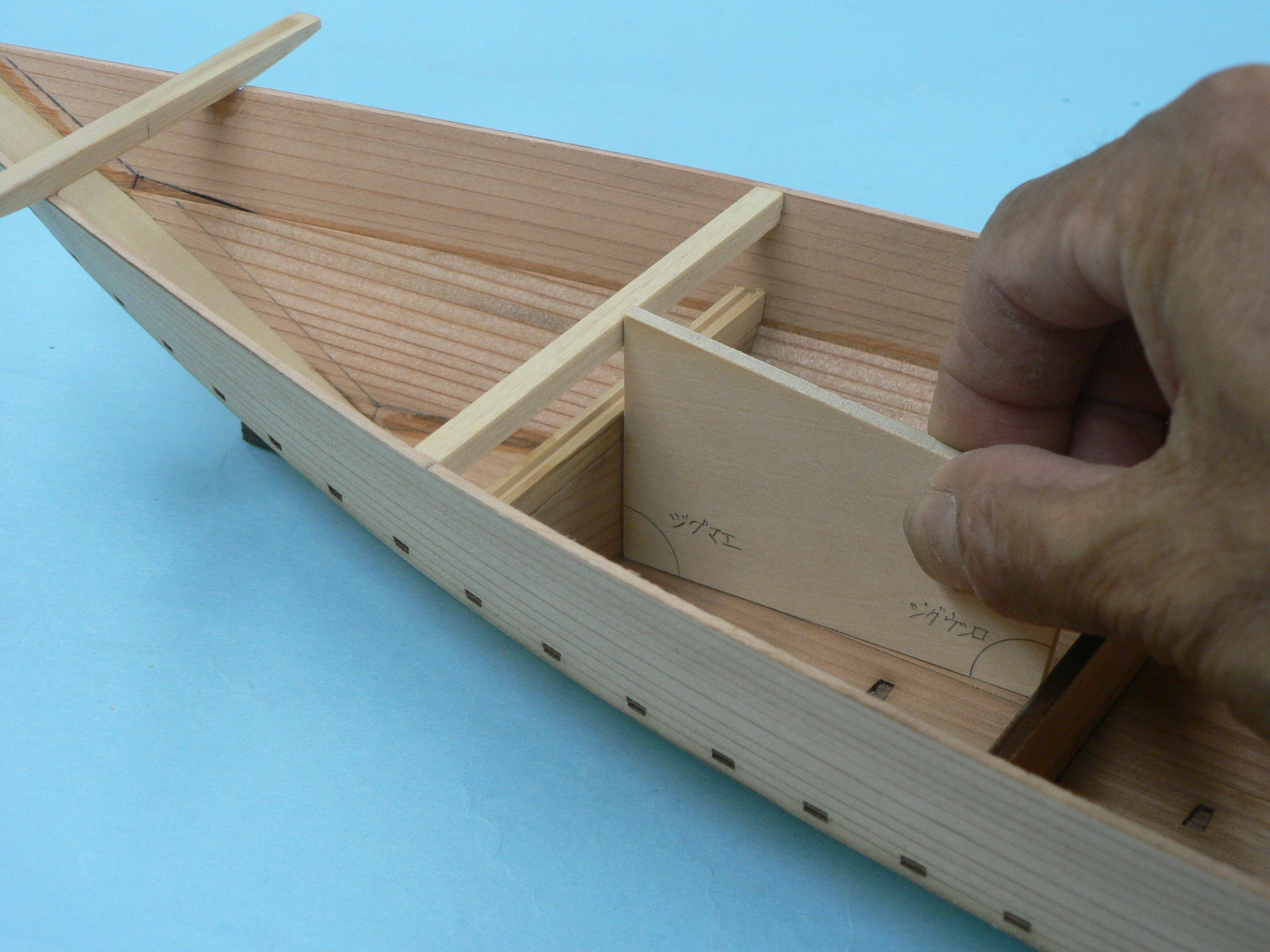

付属の治具2の前側を

このように使って位置を決め、接着。


船尾の倉庫部も

治具2の後側用で位置を決めて仕上げます。




続く
by rikubakuginga | 2011-12-19 23:31 | 和船を作ろう

土佐和船キットの組立4

4、上甲板の艤装

タナ板左右上面が水平面になるよう軽くペーパー掛けします。

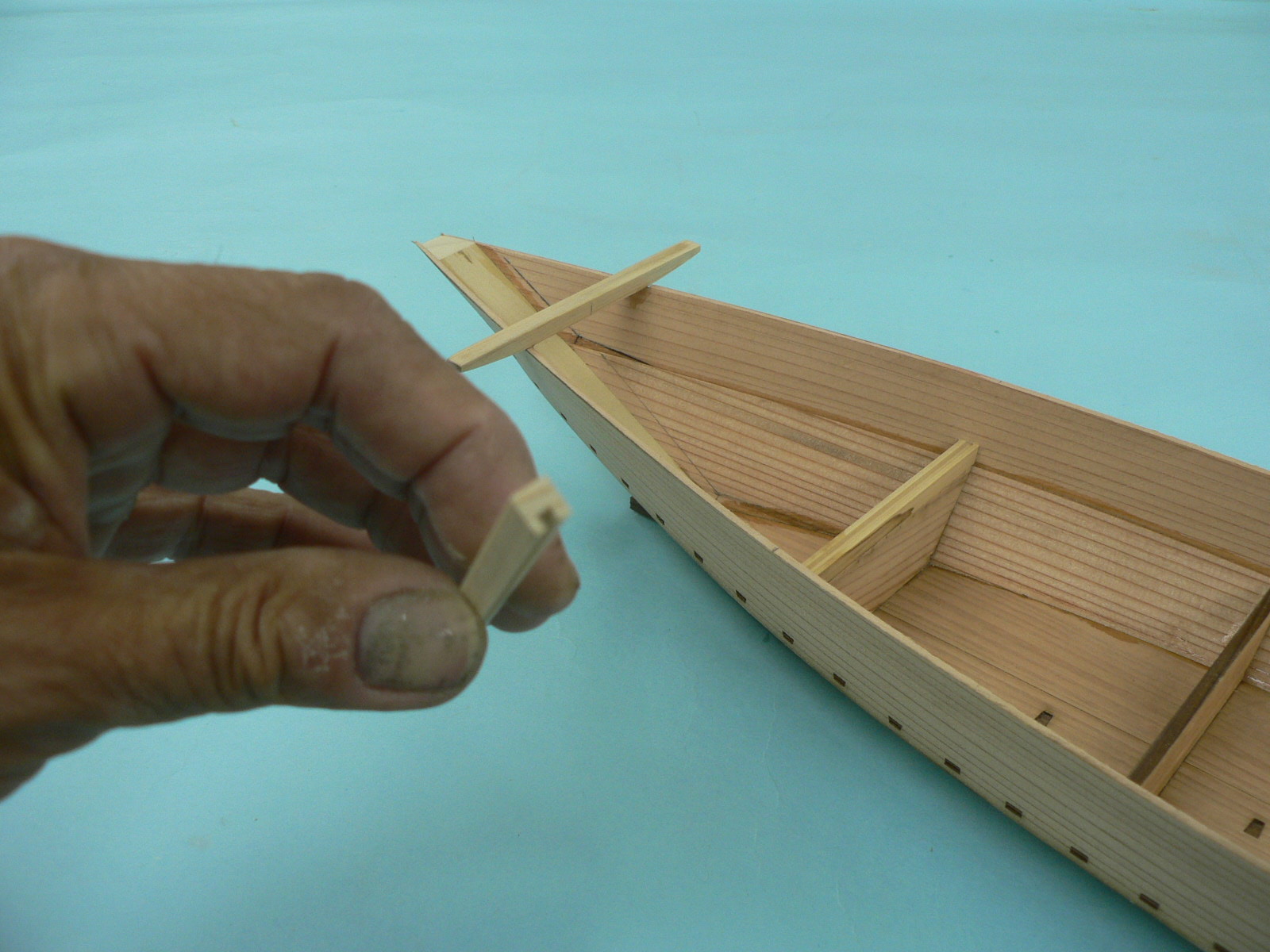

次に船首にツノ(5×6ヒノキ材)を

タナ板前部の凹みに合わせ接着し、舷から外側を斜めに削り上げます。


船尾にもオオトコ(6×9ヒノキ材)を

切り欠きに接着してツノと同じく斜めに仕上げます。
by rikubakuginga | 2011-12-18 20:56 | 和船を作ろう

土佐和船キットの組立3

3、タナ板の取り付け

カジキの上端をタナ板との合わせの為、原寸図断面を参考にペーパー掛けします。


船首


中央


船尾はこのように。


そして

カジキ上端のエッジを


軽く面を出し、後の甲板材が乗せられるようにして置きます。


次に

このタナ板取り付けですが


事前に

部材(ト)2枚を


(ハ)の上面に接着。


その後

タナ板前部をカジキと同様に斜めにペーパー掛け加工し



(ト)にはめ込み


接着。



この状態で



船首のミオシ芯材にタナ板を添え、接着。


船尾も

絞り込んで(ヘ)の後端角と合わせて接着。


最後に

(ヘ)の上に出っ張った部分を平にペーパー掛けし


治具を

外して完了。
by rikubakuginga | 2011-12-18 02:27 | 和船を作ろう
和船は古くから日本各地に伝わる西洋船には無い応力外板構造を各地の船大工がその海域や漁に適した形態に順応発展させた物です。
基本構造は、3枚又は5枚の杉板によって構成され目的に応じて艤装されています。
土佐和船は、全長17~20尺(5~6メートル)に作られ湾内から外洋の沿岸部でも漁が出来るよう特に対波性を重視し外販5枚構成の船体の側面に、さらにセキダイと言う張り出しをもうけて波浪が船内に進入しにくいよう考慮され、強度も上がった舟です。そして海水が流入するカンコ(生け簀)を装備し、収穫した魚類を生かしておく事が出来る訳です。

その巧みの伝統技術をまるで実船を建造するかのごとく組み立てられるキットとして甦らせたのが本製品です。

当模型では20尺級を1/10に縮尺し、5枚の外販やセキダイを本物の杉板で忠実に再現して、まるで実際の造船工程を味わえるかのように考慮して有りますので各パーツを10倍に拡大すれば本物が建造出来る可能性が有ります。

私が幼少の頃は河川や沿岸部に沢山有り、生活に密着していた木造和船は今ではほとんど見かけなくなってしまいました。新しい工法のFRP 船の普及で世話のかかる和船は需要が減り、船大工の後継者も育つ事無く高齢化の為に消え去って行く運命となっています。それでも職人技のオーラを放つ優雅な和船は一部の愛好家には貴重な道具として伝統のハイカラ釣りに今でも活用されています。

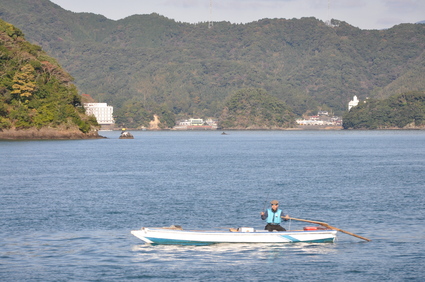

これは和船で釣りを行なっている筆者ですが、左後方コブの様な岩が有名な袂石です。





by rikubakuginga | 2011-12-16 22:09 | 和船を作ろう

土佐和船キットの組立2

2、カジキの取り付け

カワラに接するカジキは、およそ2ミリの厚みが有りますが

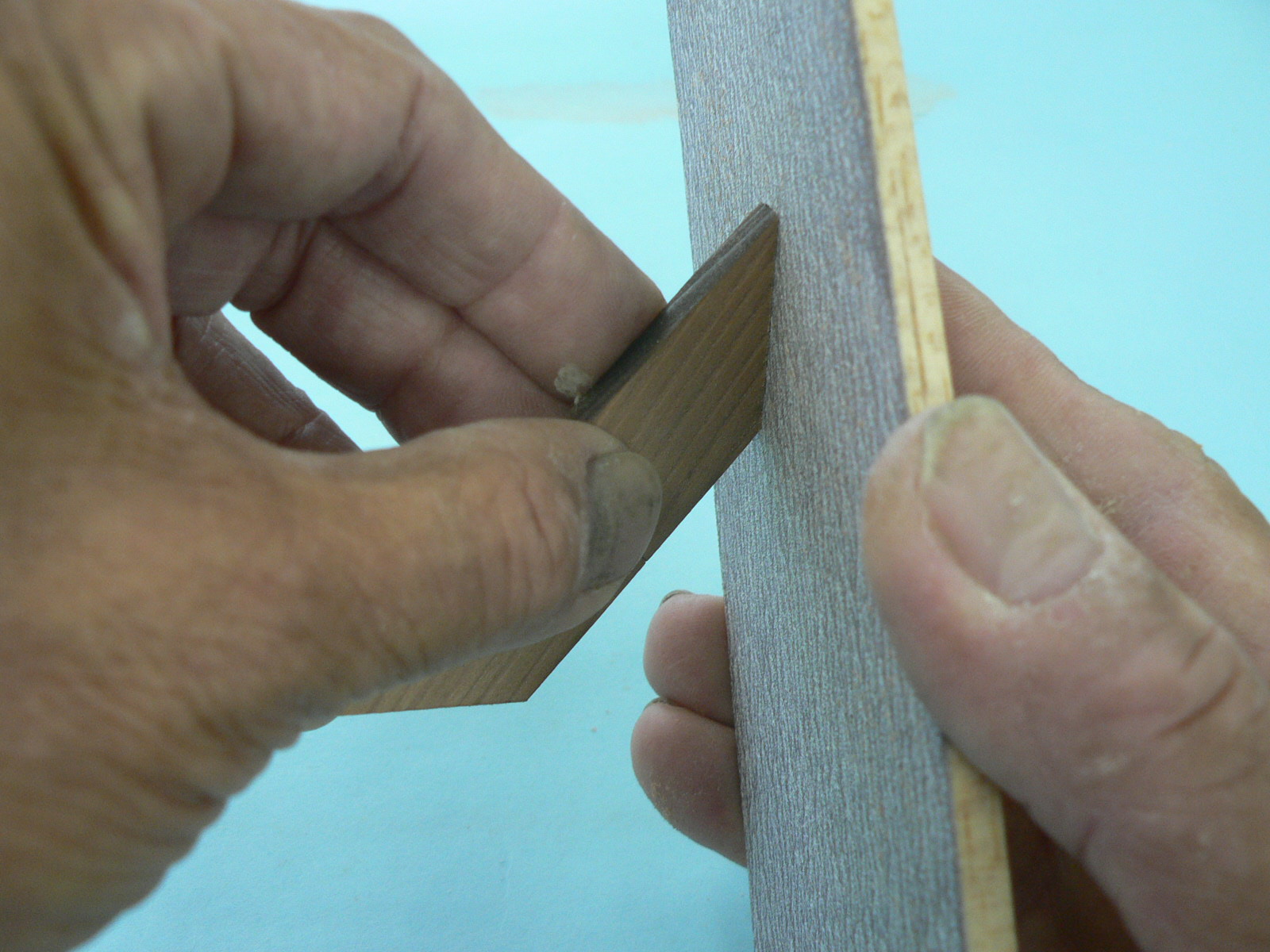

付属のサンドペーパーで

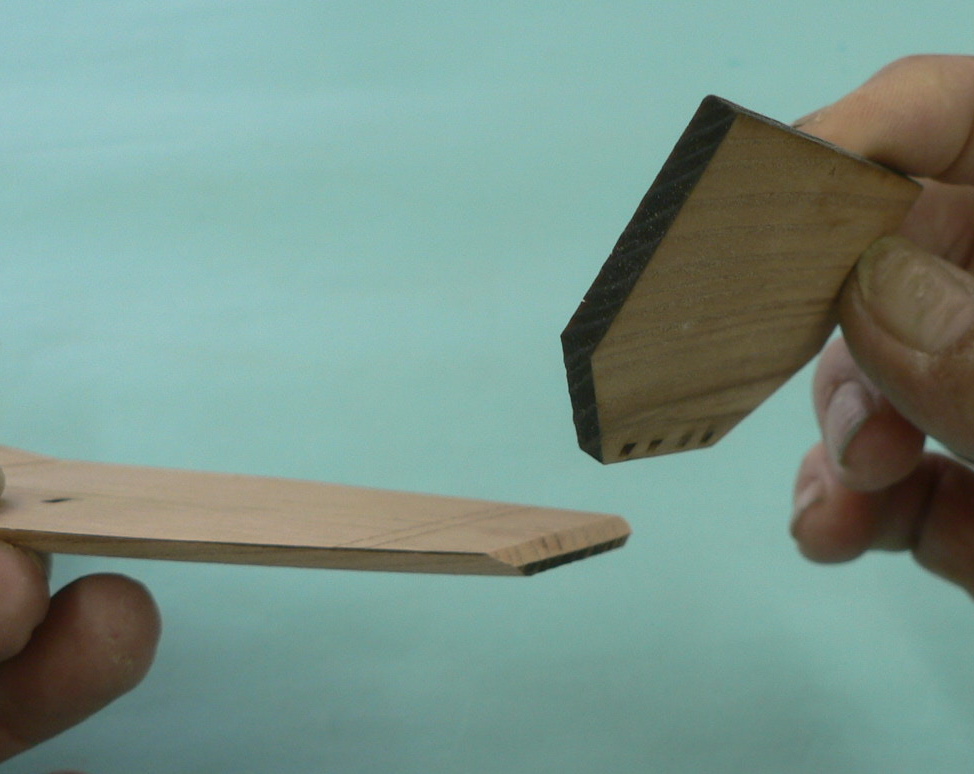

先端をこのように0.5ミリ位の厚さまで斜めに加工し

ミオシ芯材に面が合うようにいたします。


左右のカジキを

向かい合わせ、同じように加工し


ハに

はめ込み


カジキとハを接着。


次に

船首にカジキを絞り合わせ、ミオシ芯材とピッタリ合うようにシュミレーションし

左右カジキを

ミオシ芯材に接着します。


船尾も

位置合わせを入念に行なって

カジキを

(ヘ)に接着。


その後

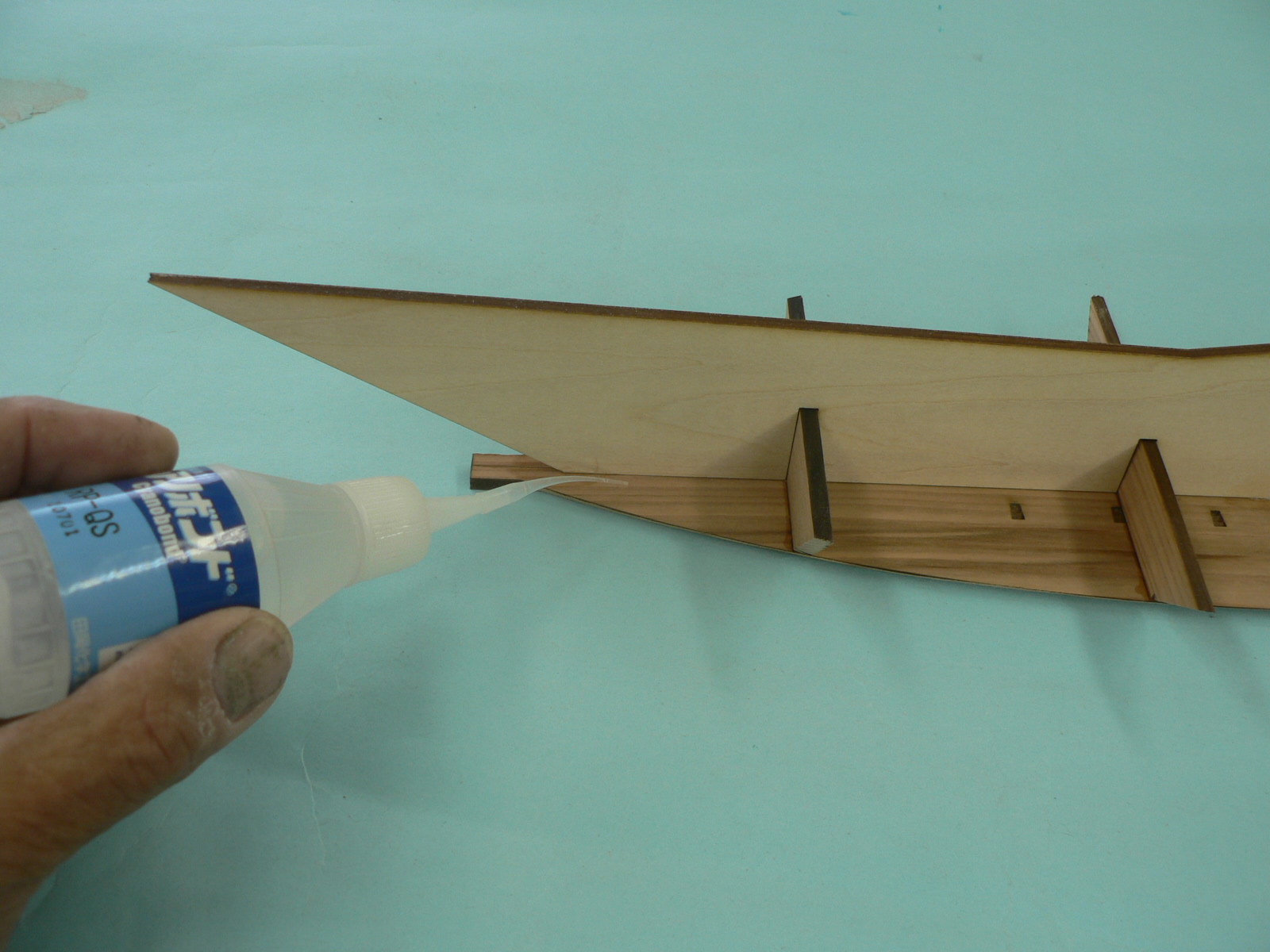

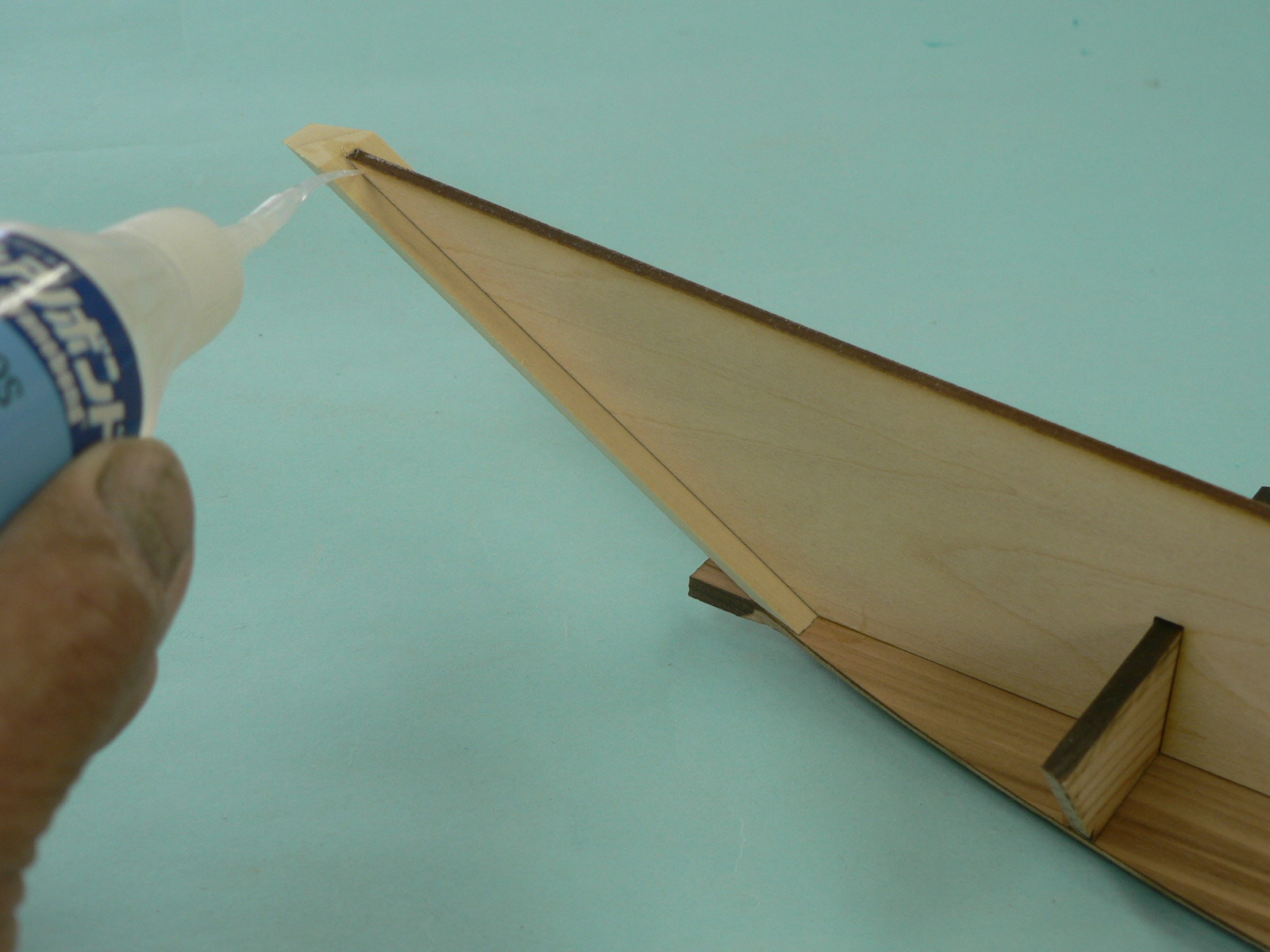

船体内面のカワラとカジキの間に

瞬間接着剤を流して固定します。
by rikubakuginga | 2011-12-15 20:50 | 和船を作ろう

土佐和船キットの組立1

モデルは実舟の20尺(約6メートル)を1/10に縮尺した物で、本物と同じ高知県産の杉板を主材にしています。

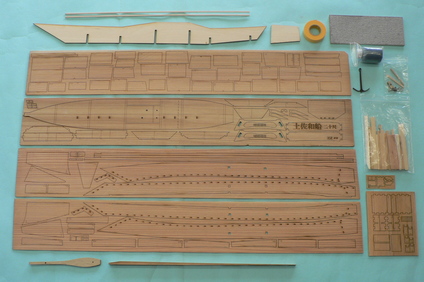

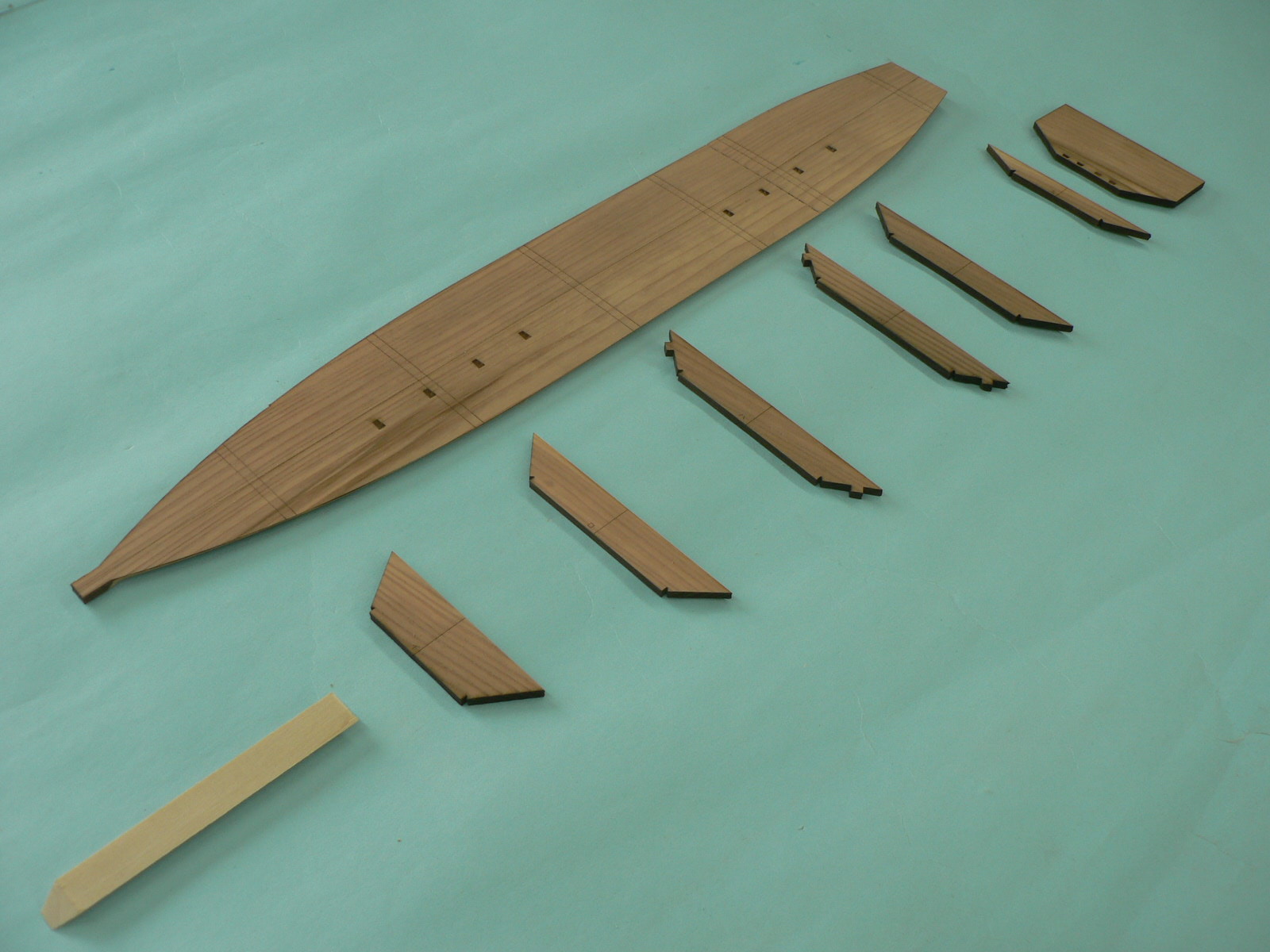

キットパーツはこのように構成されていていまして、一部パーツに角度や内寸に合わせて削る作業はございますが実舟の建造工程がリアルに味わえます。

1、カワラの準備

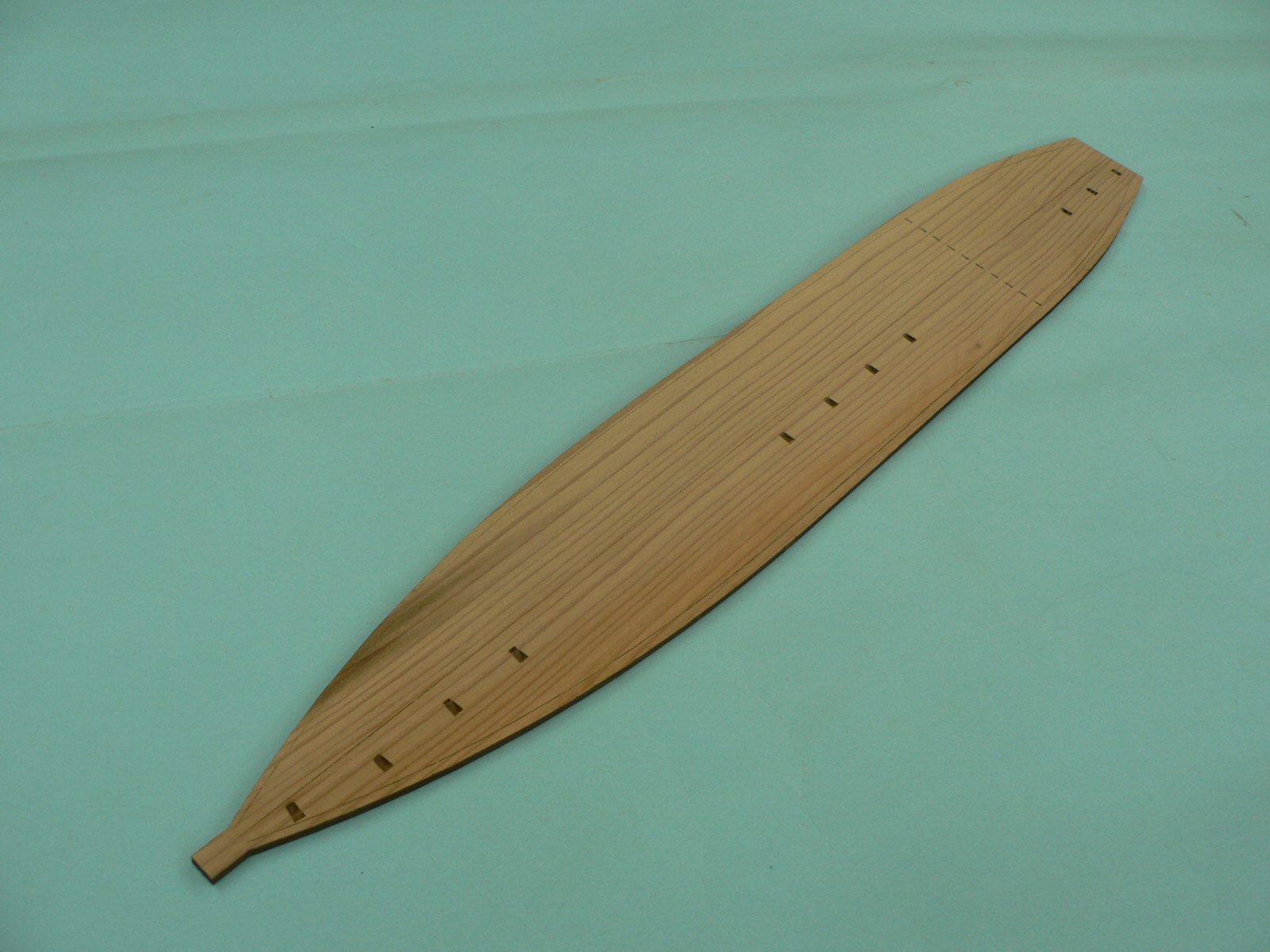

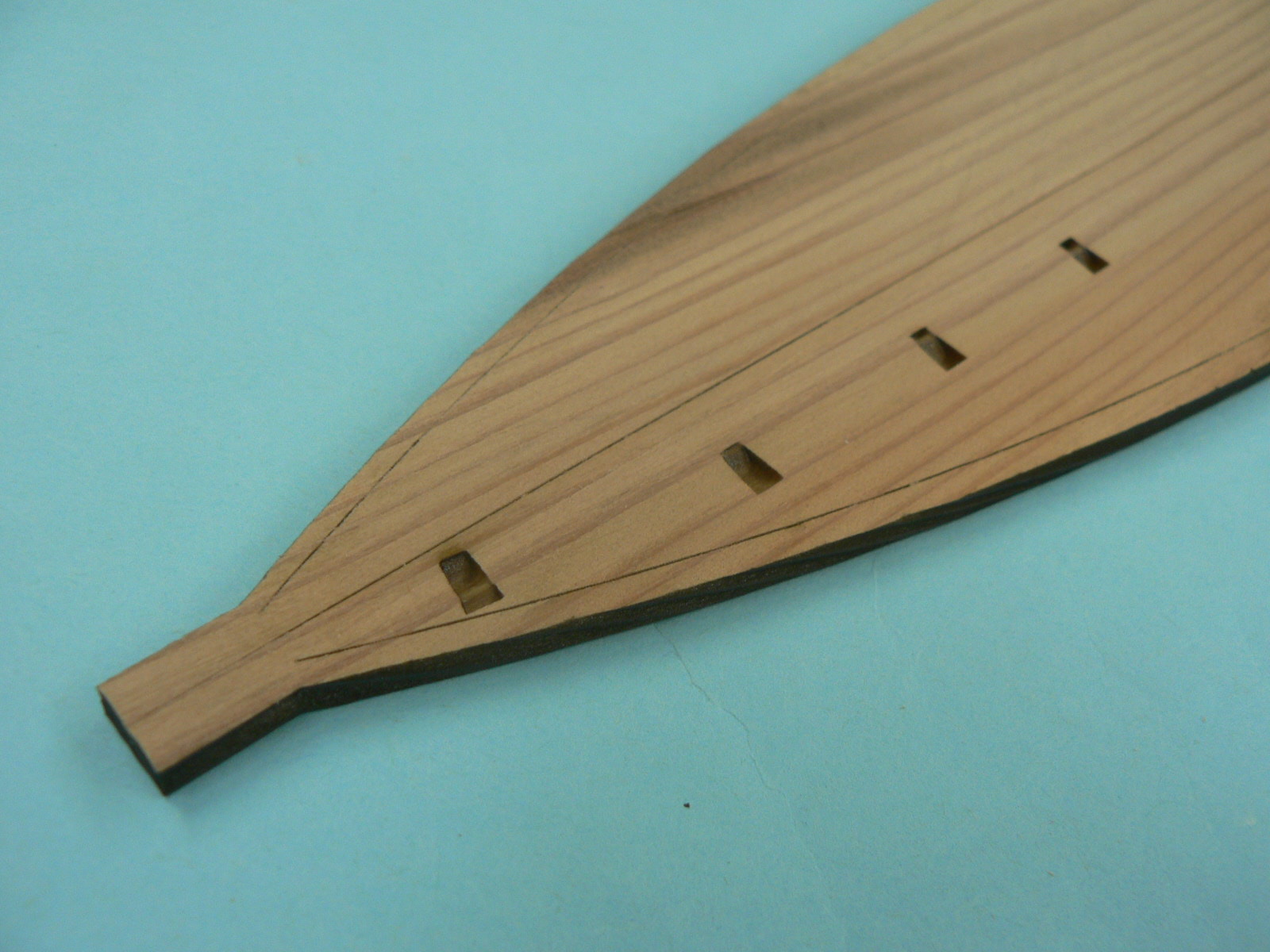

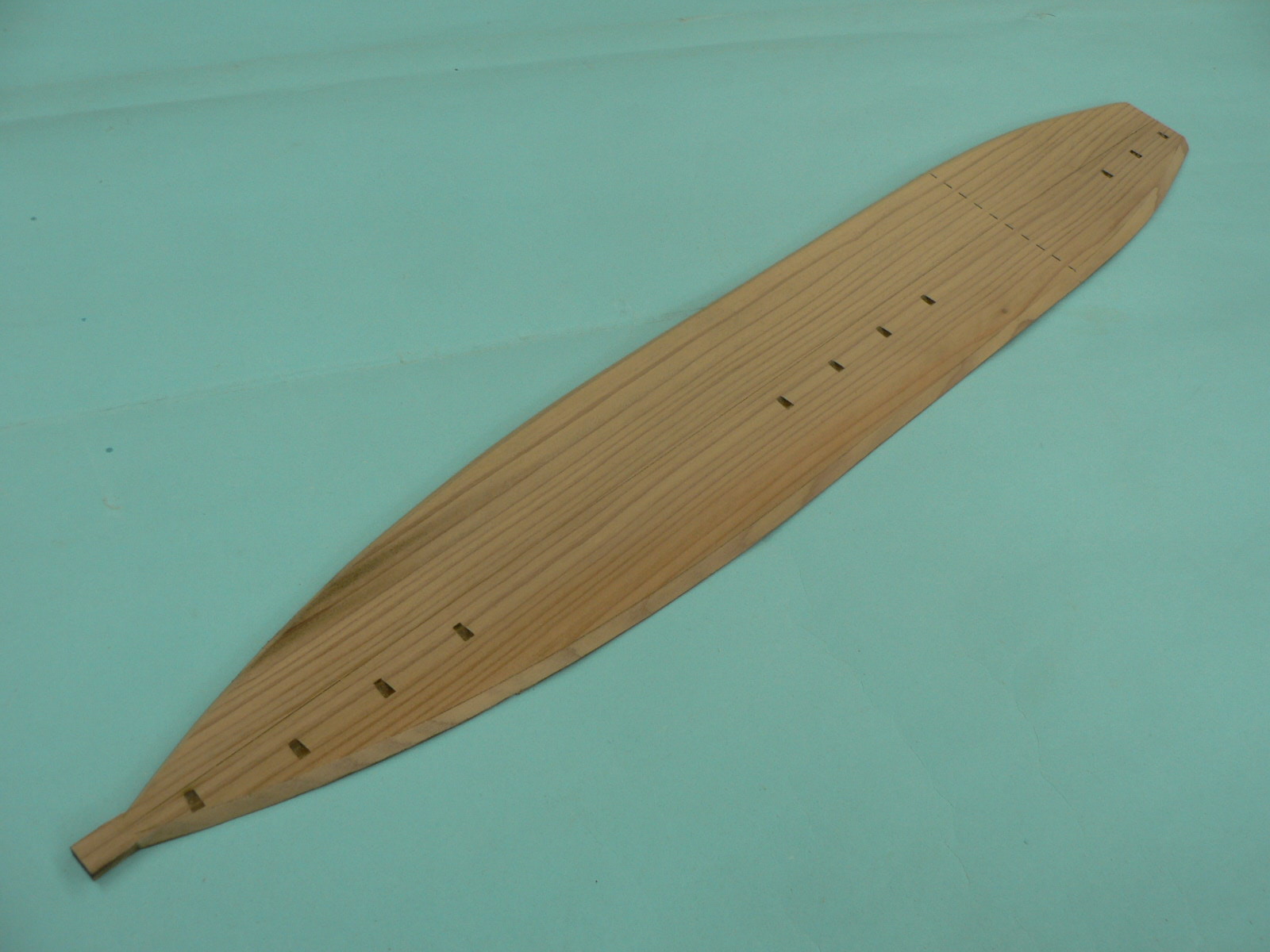

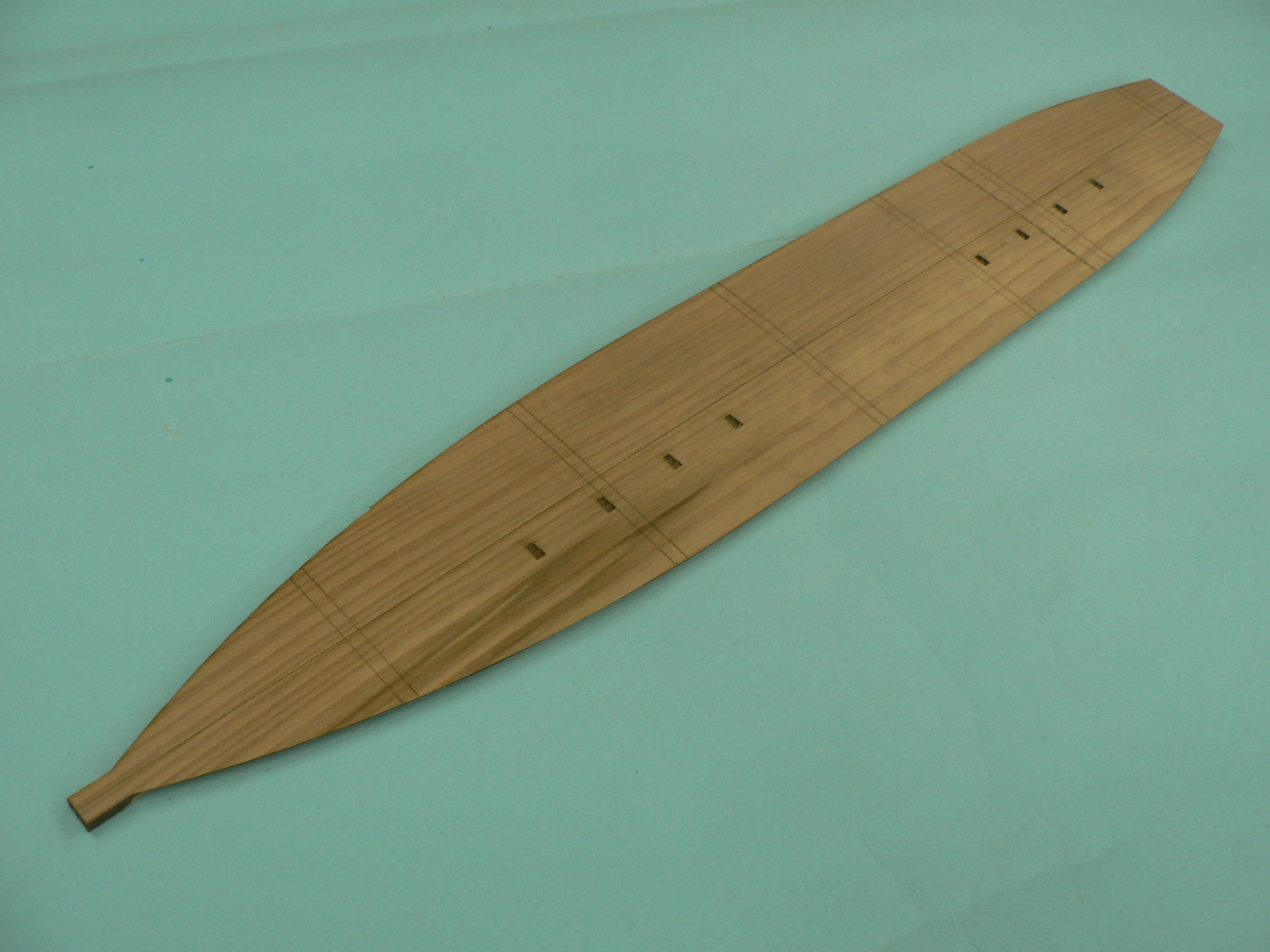

まずは底板であるカワラは左右2枚の板が継ぎ合わせれて構成されます。

模型では左右が接合済みの状態とし、上面には各胴枠の位置や継ぎ合わせの舟釘の表現を記しています。

下面には継ぎ合わせの為の舟釘ほぞの外に

斜めに削る為の

ケガキ線が示されています。

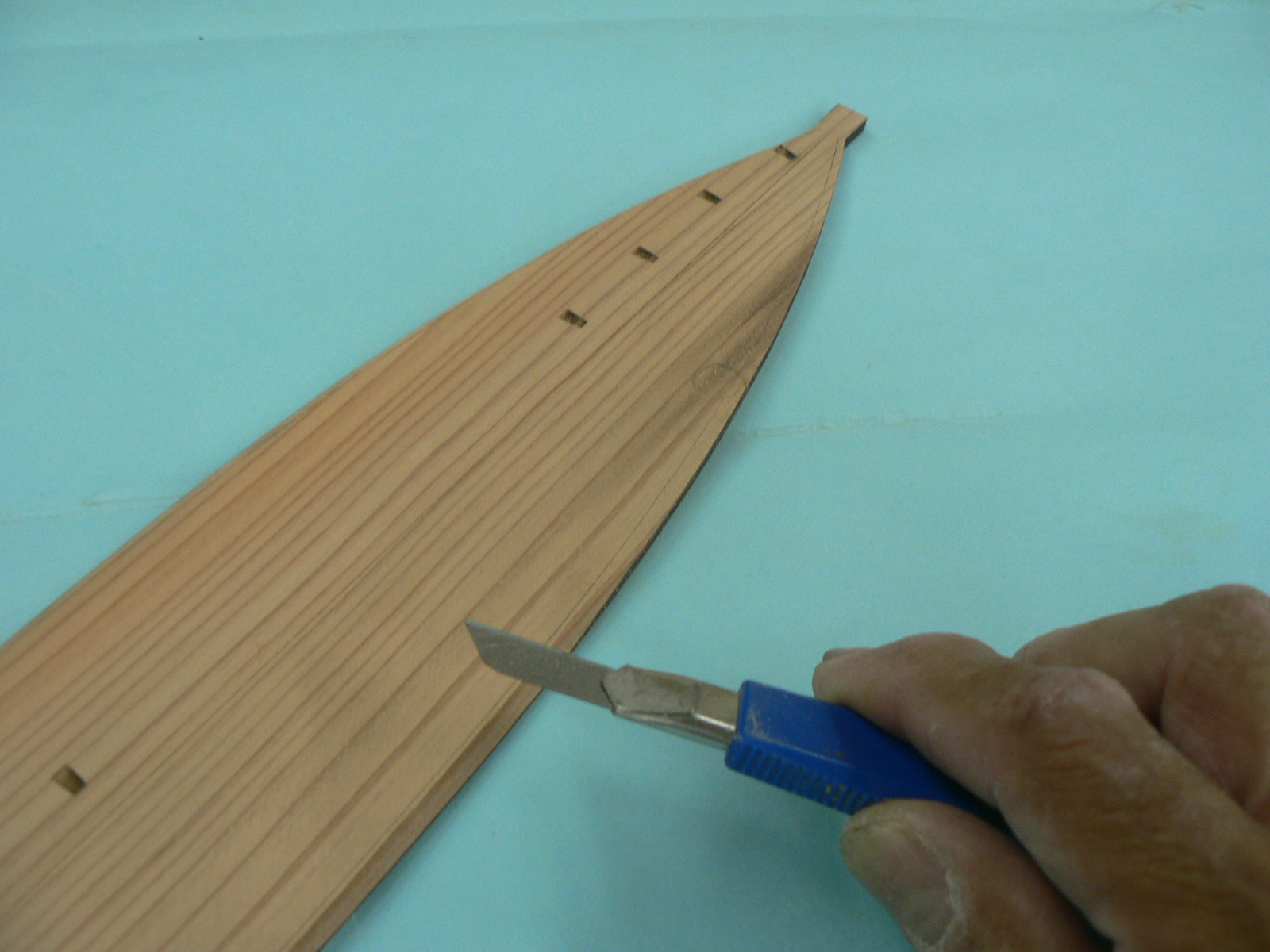

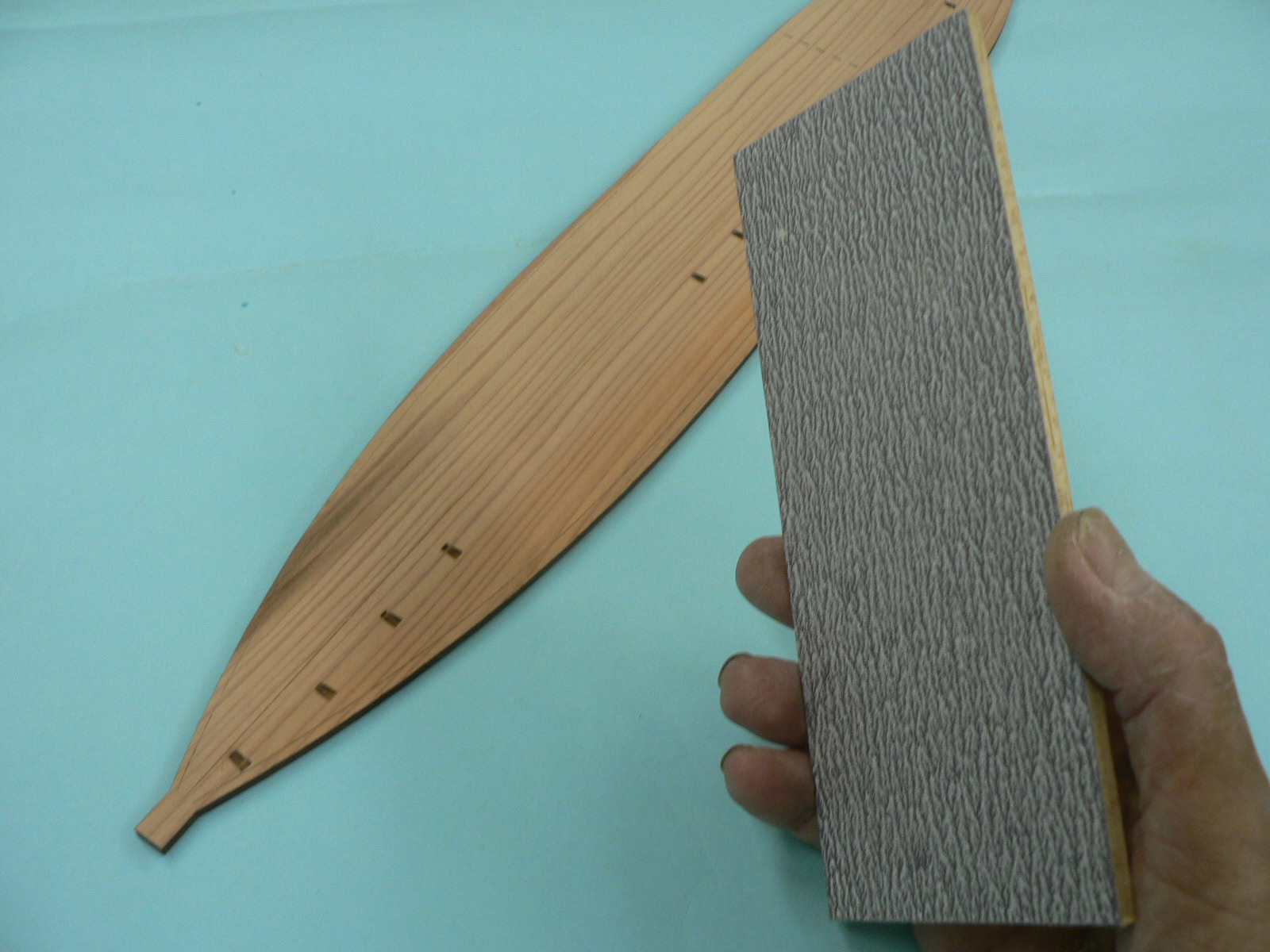

それを目安に

カッターと

付属のサンドペーパーで丁寧に加工します。

これで一番大きな作業の完成です。


次に後部のオリイレですが、波線の部分の上面に小型ノコギリで切れ目を入れ
上に浅く折り曲げられるようにいたします。

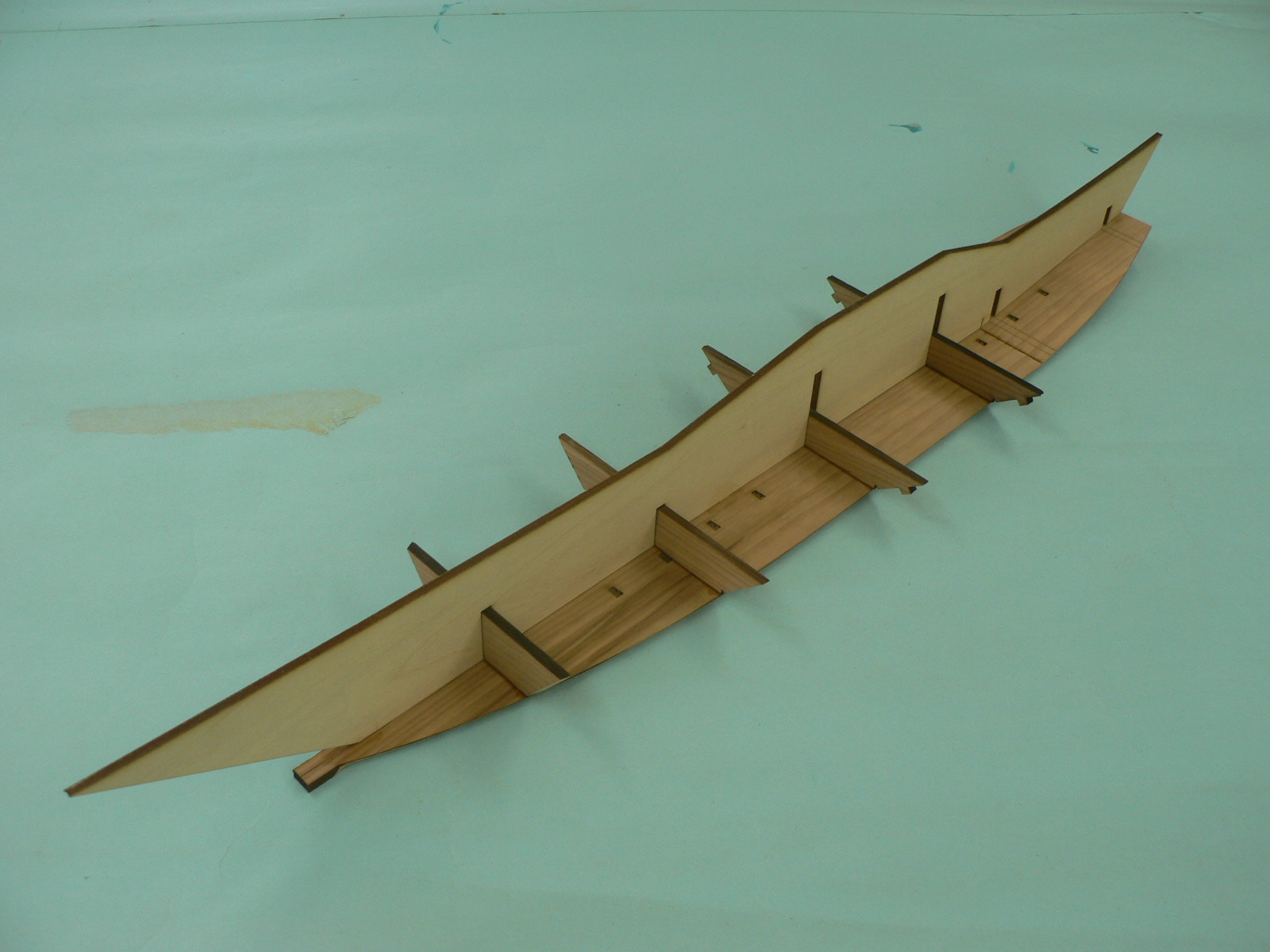

そしてカワラには

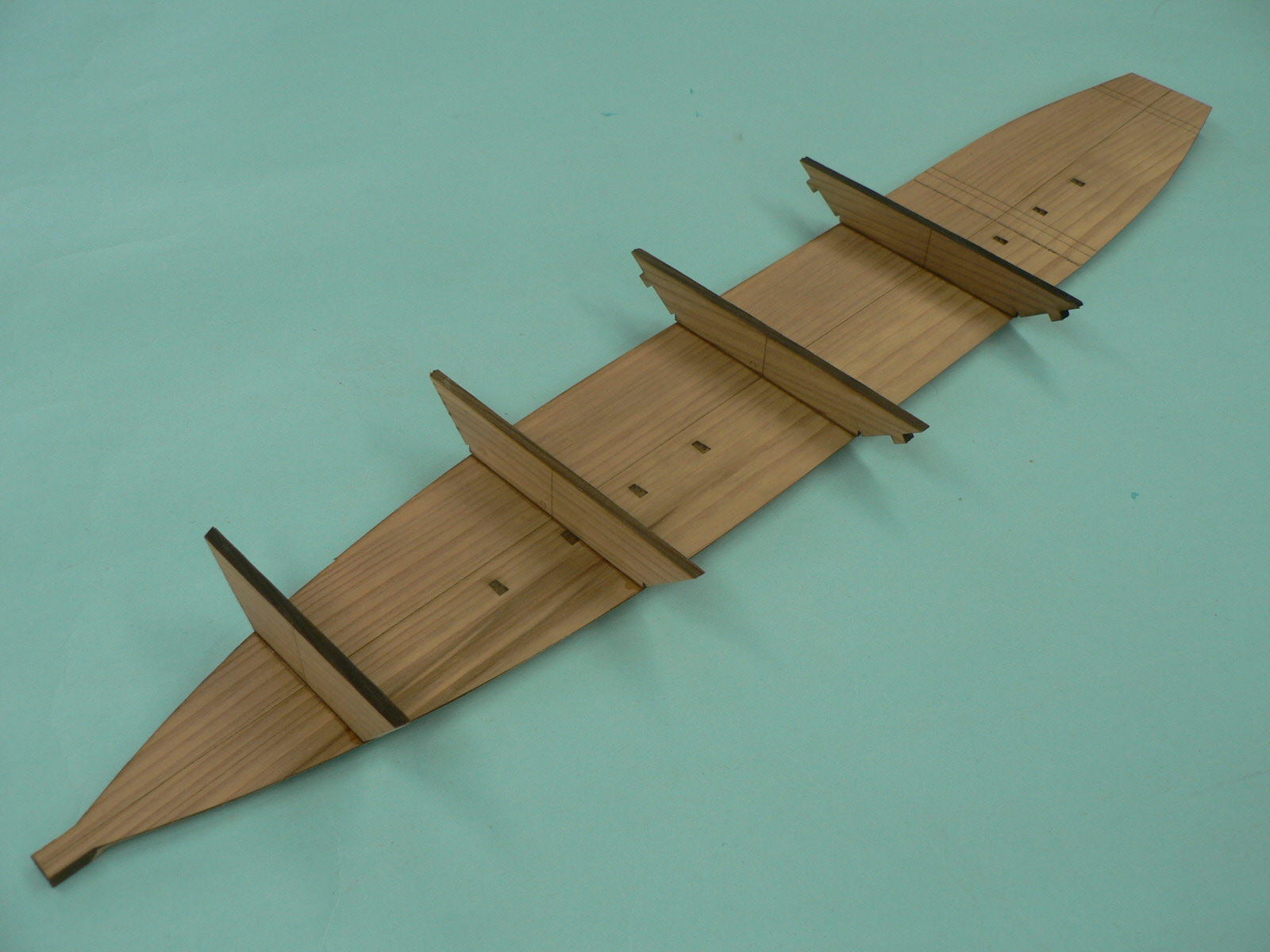

これらのパーツが示された位置に接着される訳ですが

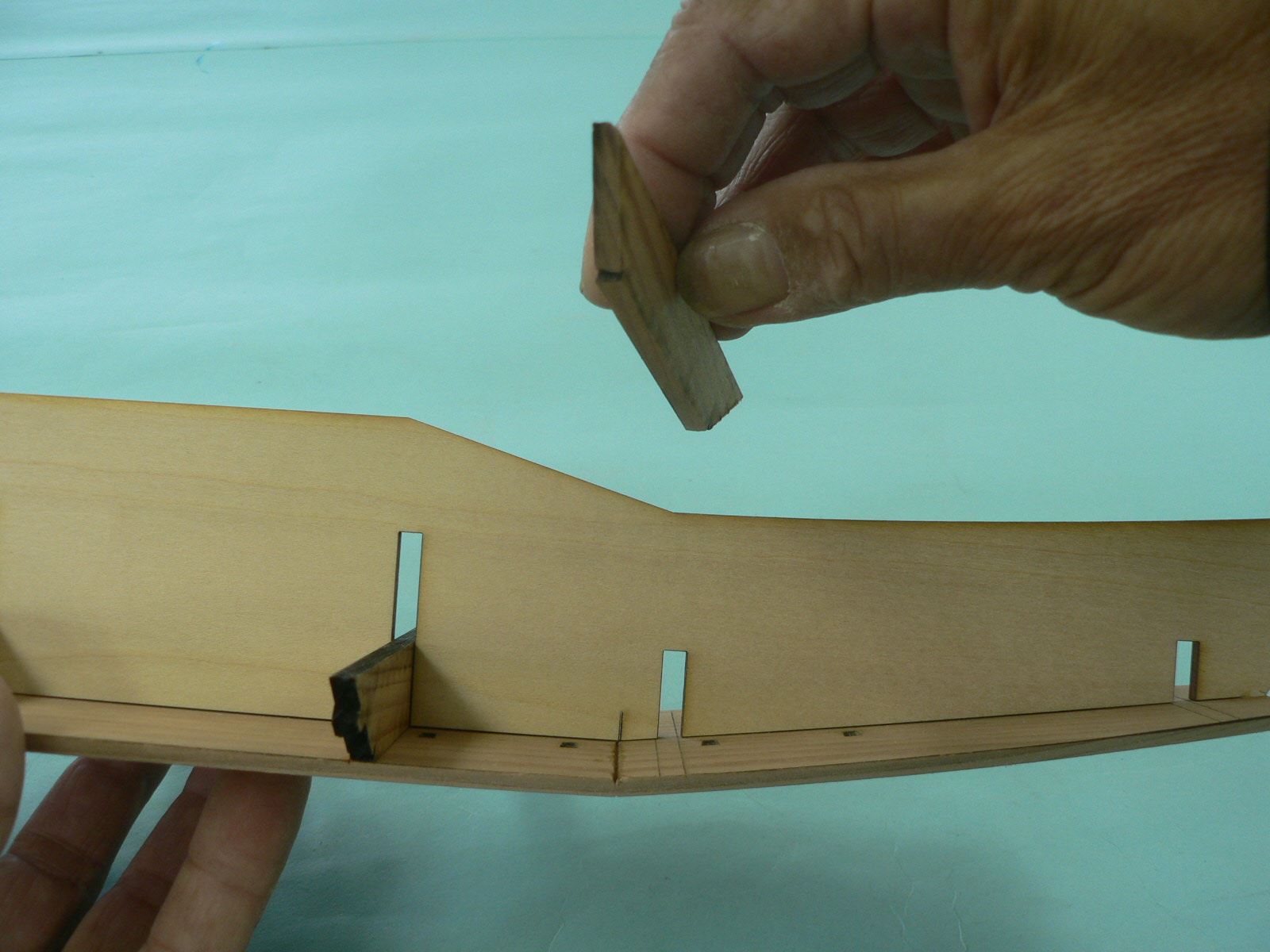

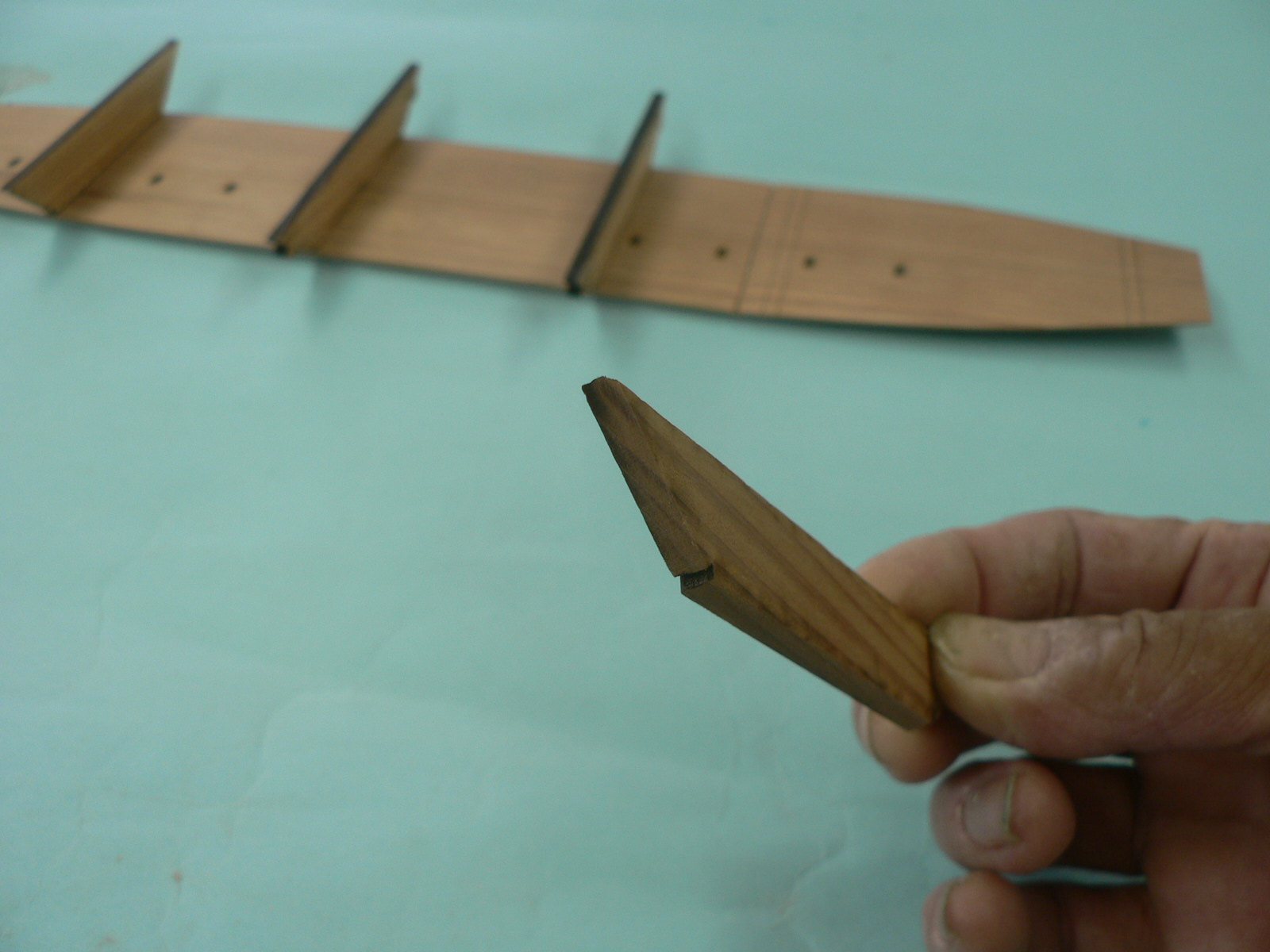

部材記号(イ)は側面とカジキ内面に上手く接するよう、あらかじめ必要な角度に


ペーパー掛けしてから

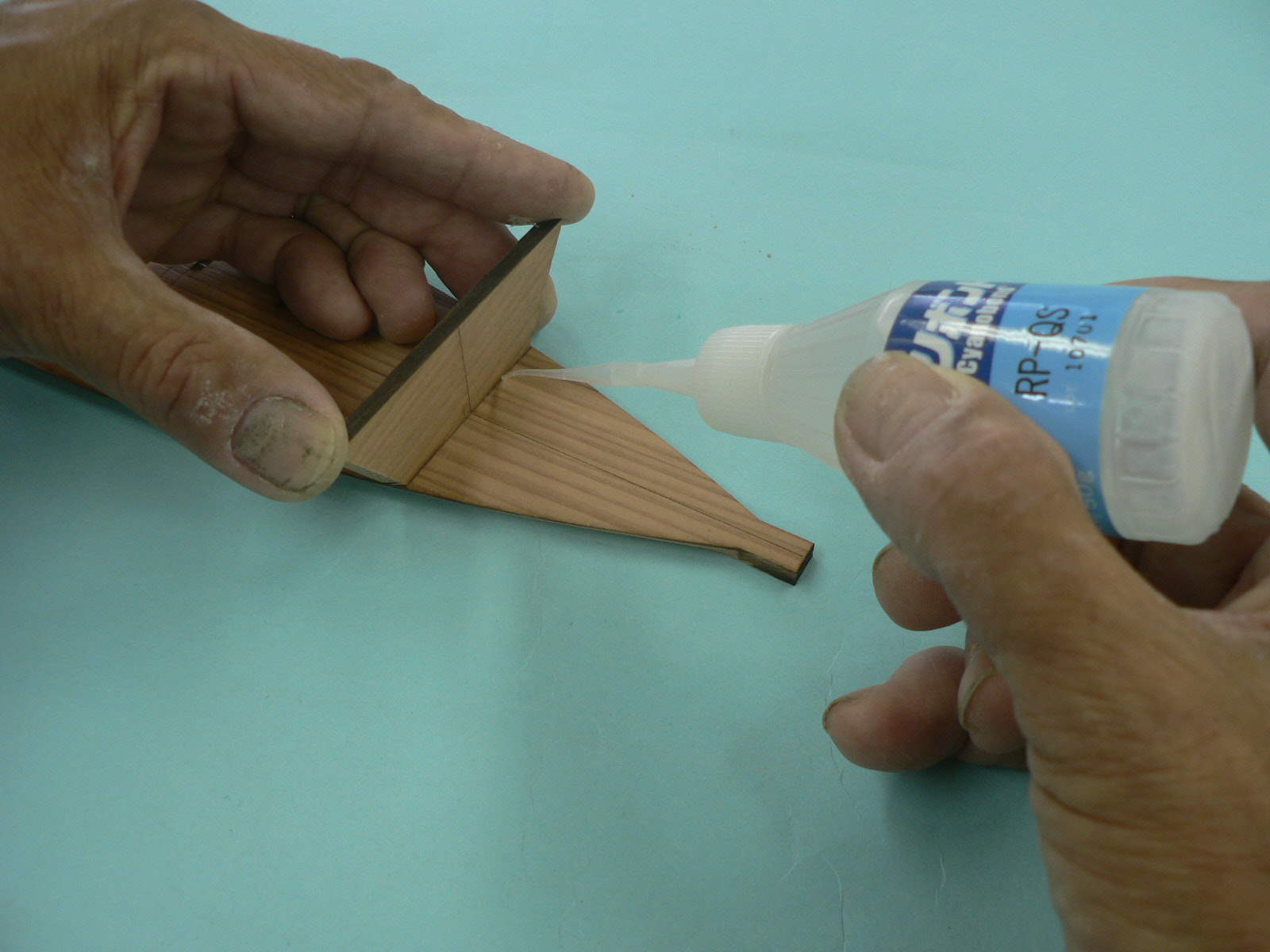

瞬間接着剤で


(イ、ロ、ハ、ハ)と接着します。

※瞬間接着剤は木材に有効な物を使用しますが、必要最小限で接着するようキット付属のノズルを活用して下さい。


部材(ニ、ホ、ヘ)は

底面に角度が付きます。

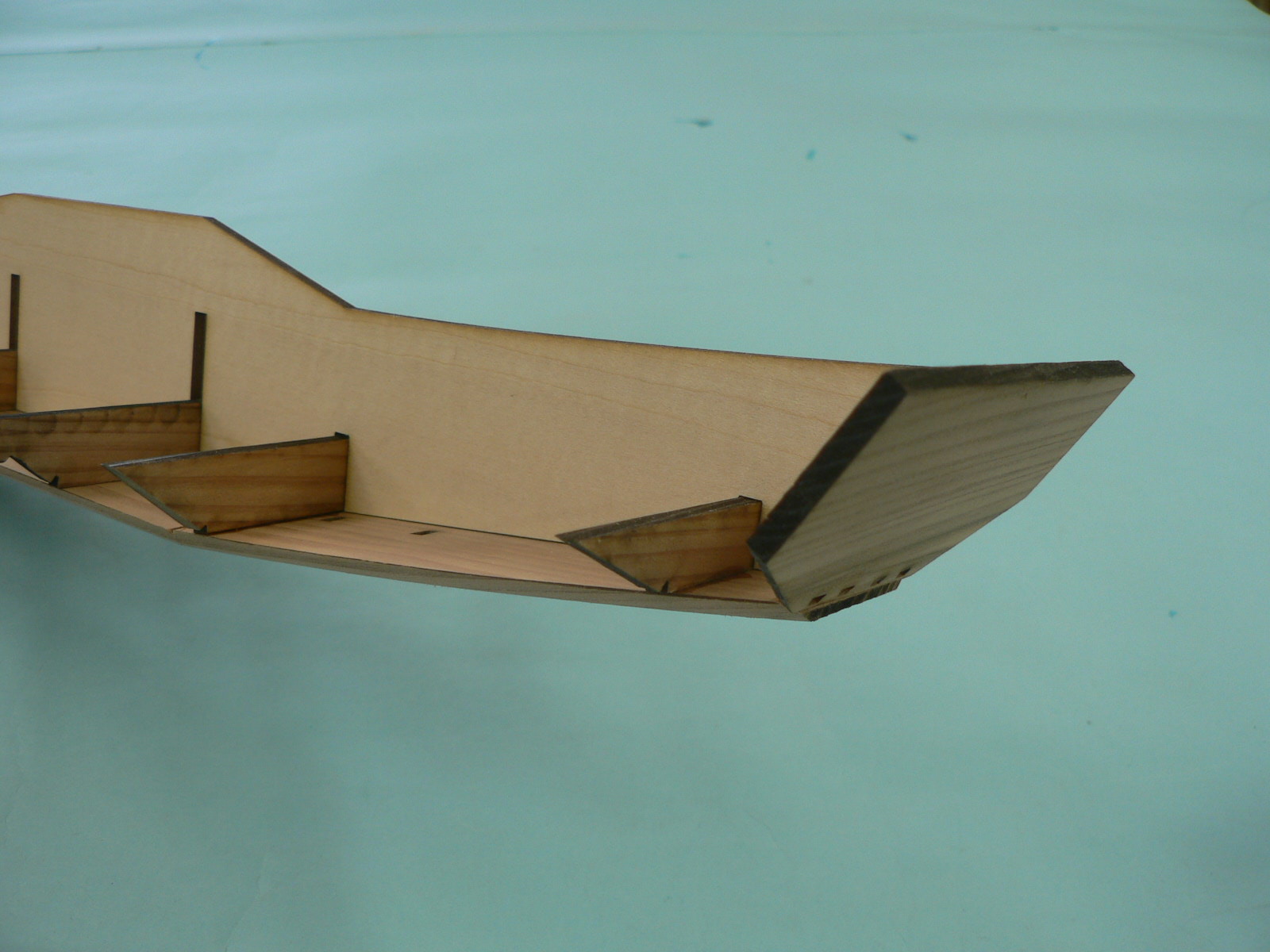

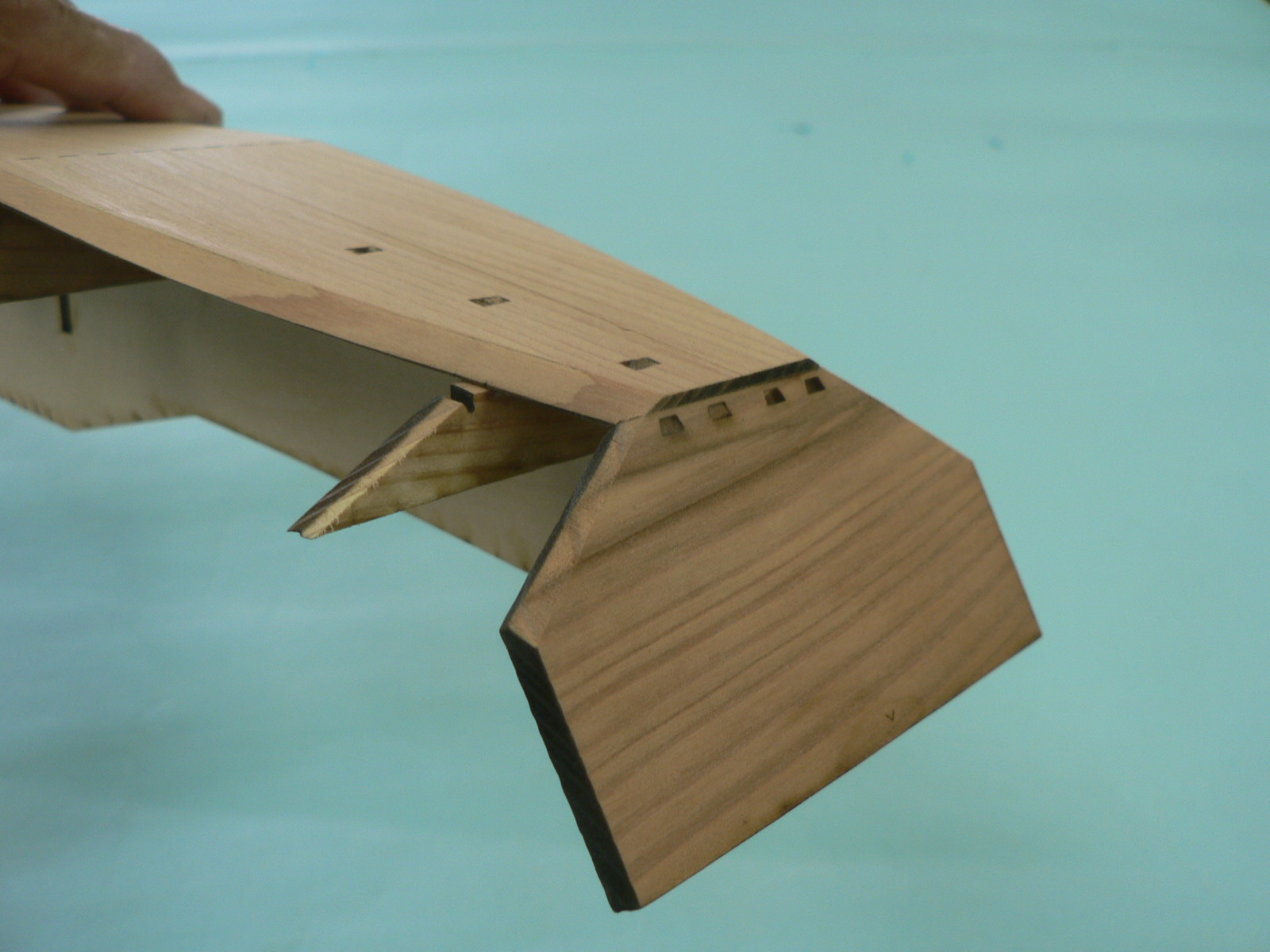

特に部材(ヘ)は

カワラ後端半分に斜めに当たりますので良く理解してペーパー掛けして下さい。


後半それぞれの部材角度は

付属の治具1をカワラにセットし


治具の前端と


後端を

後から外せる程度に仮止めします。


オリイレ部には

接着剤を流して置きます。


部材(ニ、ホ)は

底面を治具の角度に合うようペーパーで斜めに加工し治具に通してカワラに接着します。

部材(ヘ)も角度に合わせ、接着し

治具後端と(ヘ)を仮止めします。


前端は

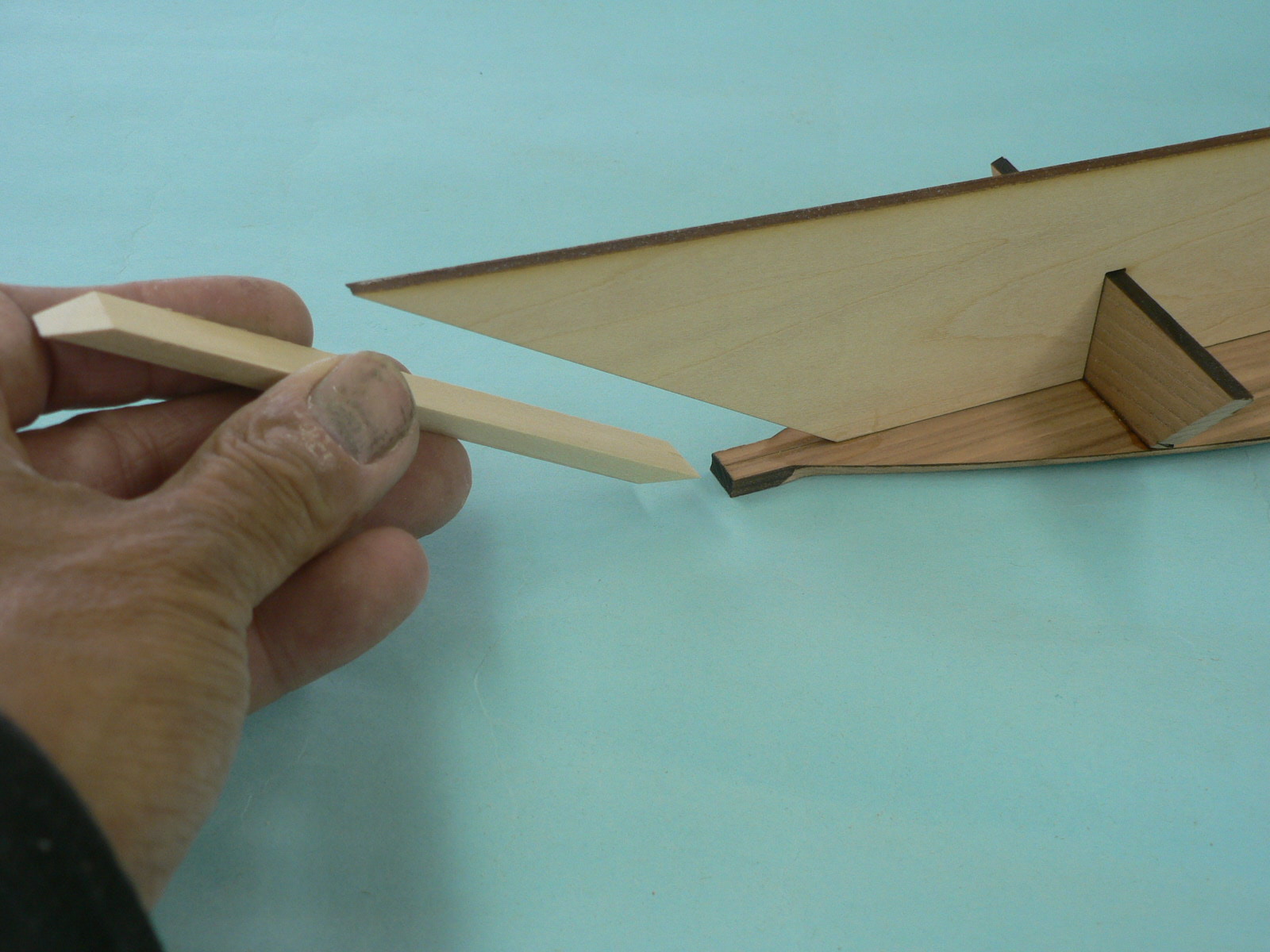

ミオシ芯材の下面をカワラに接着し

上端を仮止めします。


そして後部のカジキと接する面は

ペーパー掛けし

(ホ、ヘ)の面をカワラと揃えます。
